Módulo Regulador Xl4015 5a 4-38v A 1.25-36v Step Down (No Incluye Dsipador)
- Voltaje de entrada: 4 a 36 Volts DC (INPUT)
- Voltaje de salida: 1.25 a 32 Volts DC (OUTPUT)
- Corriente de salida: 5 A máx., recomendado (usar disipador para corrientes mayores a 3.5 A)
- Potencia de salida: 50W
- Eficiencia de conversión: 96% máx.
K2014
SKU: HW-286
Módulo Regulador Xl4015 5a 4-38v A 1.25-36v Step Down (No Incluye Dsipador)
Hay existencias
- Voltaje de entrada: 4 a 36 Volts DC (INPUT)
- Voltaje de salida: 1.25 a 32 Volts DC (OUTPUT)
- Corriente de salida: 5 A máx., recomendado (usar disipador para corrientes mayores a 3.5 A)
- Potencia de salida: 50W
- Eficiencia de conversión: 96% máx.
K2014
$39.00 $45.00 IVA incluido
Hay existencias

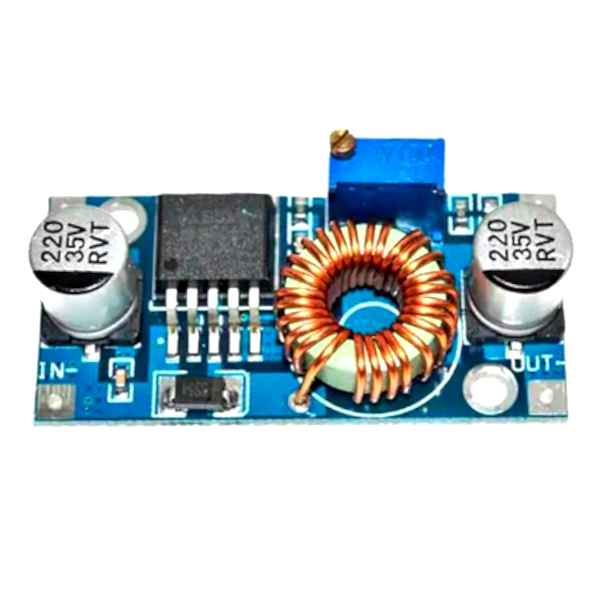

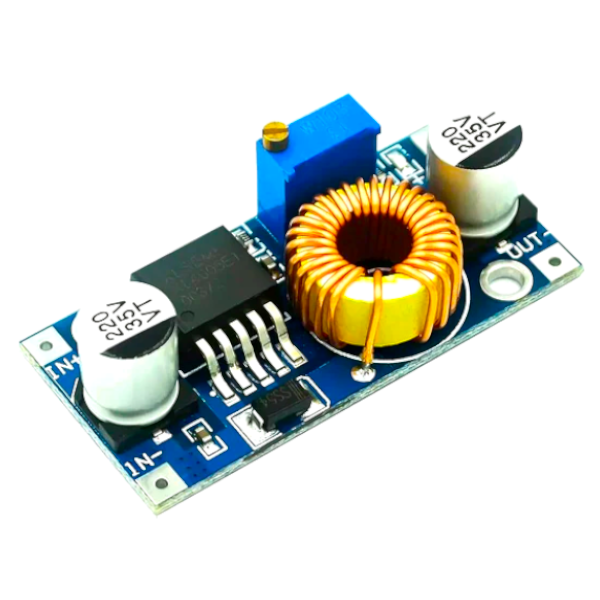

Módulo Regulador Step-Down 50W 5A XL4015
El Módulo Regulador Step-Down XL4015 es un convertidor de voltaje altamente eficiente, diseñado para reducir el voltaje de entrada a un nivel más bajo de manera estable y precisa. Con una capacidad de salida de hasta 5 amperios y una potencia máxima de 50W, este módulo es ideal para aplicaciones que requieren regulación confiable y eficiente de energía. Es una solución compacta y versátil para diversos proyectos electrónicos.
Características
- Tipo: Regulador de voltaje Step-Down.
- Serie: XL4015.
- Pines: 4 (IN-, IN+, OUT-, OUT+).
- Dimensiones: 54 mm x 23 mm x 15 mm.
- Voltaje de entrada: 4 a 36 VDC (INPUT).
- Voltaje de salida: 1.25 a 32 VDC (OUTPUT).
- Corriente de salida: Máximo 5 A (se recomienda disipador para corrientes mayores a 3.5 A).
- Potencia de salida: Hasta 50W.
- Eficiencia de conversión: Hasta 96%.
- Regulación de carga: ≤ 0.8%.
- Regulación de voltaje: ≤ 0.8%.
- Frecuencia de trabajo: 180 KHz.
- Protección contra cortocircuitos: Hasta 8 A.
- Protección de corriente: Sí.
- Protección frente a inversión de polaridad: No.
- Temperatura de operación: -45°C a +85°C.
- Peso: 16 g.
Ventajas
- Alta eficiencia energética de hasta el 96%, lo que minimiza la pérdida de energía.
- Compacto y liviano, ideal para aplicaciones con restricciones de espacio.
- Regulación precisa de voltaje y corriente.
- Protección integrada contra cortocircuitos y sobrecorriente.
- Capacidad de manejar cargas de alta potencia (hasta 50W).
Aplicaciones Comunes
- Fuentes de alimentación ajustables para proyectos electrónicos.
- Carga de baterías de litio y otros tipos de baterías recargables.
- Sistemas de energía para proyectos DIY.
- Convertidores de voltaje en sistemas embebidos.
- Proyectos de robótica y automatización.
- Sistemas de iluminación LED de alta eficiencia.
Descripción de los Pines
- IN+: Entrada de voltaje positivo (4V a 36V DC).
- IN-: Entrada de voltaje negativo (GND).
- OUT+: Salida de voltaje positivo (ajustable de 1.25V a 32V DC).
- OUT-: Salida de voltaje negativo (GND).
Instrucciones de Uso
- Conecta el voltaje de entrada a los pines IN+ y IN- asegurándote de respetar la polaridad.
- Conecta la carga a los pines OUT+ y OUT-.
- Utiliza el potenciómetro para ajustar el voltaje de salida según tus necesidades.
- Si trabajas con corrientes mayores a 3.5 A, asegúrate de instalar un disipador para evitar sobrecalentamiento.
El XL4015 es una excelente opción para proyectos que requieren un regulador de voltaje confiable y de alto rendimiento. Su diseño robusto y versatilidad lo convierten en un componente esencial para aplicaciones electrónicas avanzadas.
