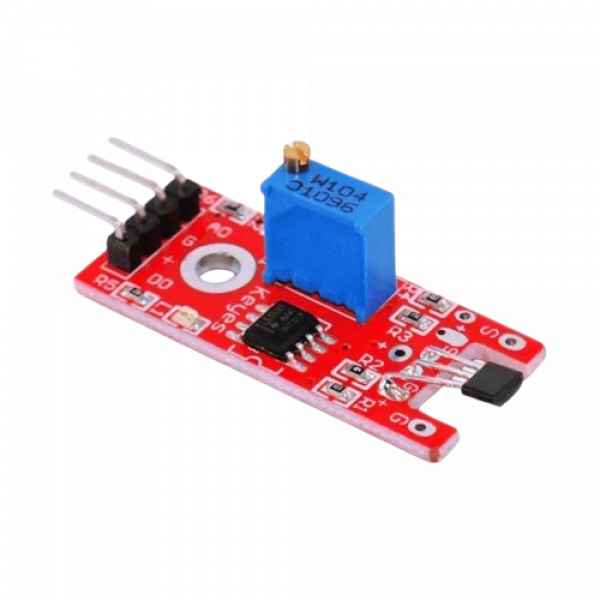

Módulo sensor de efecto Hall KY-024 49e.

El módulo KY-024 lineal se activa cuando detecta un campo magnético, sus principales partes son un potenciómetro para ajustar la sensibilidad del sensor, sensor de efecto hall lineal y da como resultado en su salida señales analógicas y digitales.
El sensor de efecto Hall o simplemente sensor Hall o sonda Hall (denominado según Edwin Herbert Hall) se sirve del efecto Hall para la medición de campos magnéticos o corrientes o para la determinación de la posición en la que esta.
Si fluye corriente por un sensor Hall y se aproxima a un campo magnético que fluye en dirección vertical al sensor, entonces el sensor crea un voltaje saliente proporcional al producto de la fuerza del campo magnético y de la corriente. Si se conoce el valor de la corriente, entonces se puede calcular la fuerza del campo magnético; si se crea el campo magnético por medio de corriente que circula por una bobina o un conductor, entonces se puede medir el valor de la corriente en el conductor o bobina.

Características:
Apto para pruebas de campo magnético.
Cuando hay corte de campo magnético hay salida de señal.
Compatible con Arduino.
Bajo consumo de energía.
Fácil de instalar.
Con potenciómetro para ajustar sensibilidad.
Aplicaciones: Medición, automoción, consumo e industrial, conmutador de estado sólido, conmutación de motores sin escobillas, detección de velocidad, detección de posición lineal, detección de la posición angular, detección de proximidad.

Chip principal: LM393.
Tipo: Magnético de efecto hall breakout.
Tipo sensibilidad: Ajustable.
Tipo salidas: Digital y analógica.
Cantidad de entradas análogas: 1.
Voltaje de operación mínimo: 3.3 V.
Voltaje de operación máximo: 5 V.
Corriente de salida: 16 mA.
Sensor efecto hall: 49E.
Temperatura de operación mínima: -40°C.
Temperatura de operación máxima: 85°.
Dimensiones: 40mm x 26mm x 32 mm.
Número de pines: 4.
