Sensor de Temperatura RTD PT100

Sensor de Temperatura PT100

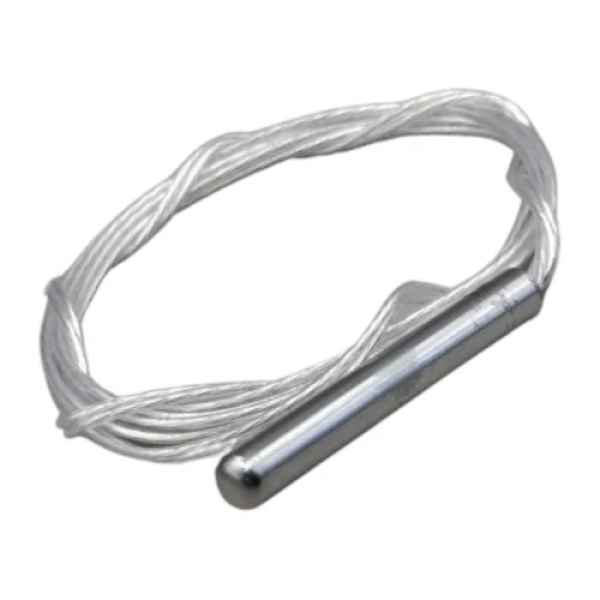

El sensor de temperatura PT100 es un tipo particular de RTD (Dispositivo Termo Resistivo). Se presenta como una sonda encapsulada similar a una termocupla, montada dentro de una vaina de acero inoxidable u otro material resistente. En un extremo se encuentra el elemento sensible (un alambre de platino), mientras que en el otro extremo se ubica el terminal eléctrico de los cables, protegido dentro de un cabezal redondo de aluminio.

Este sensor funciona midiendo la resistencia eléctrica del platino, que a 0 °C es de 100 ohms. A medida que la temperatura aumenta, la resistencia también lo hace de forma creciente (aunque no lineal). Gracias a esta propiedad característica del platino, es posible determinar con precisión la temperatura utilizando tablas de calibración estándar.

Especificaciones:

• Resistencia nominal: 100 ohms (a 0 °C)
• Diámetro de la sonda: 4 mm
• Largo de la sonda: 30 mm
• Temperatura de trabajo: -30 °C a 400 °C
• Tipo de salida: 2 cables
