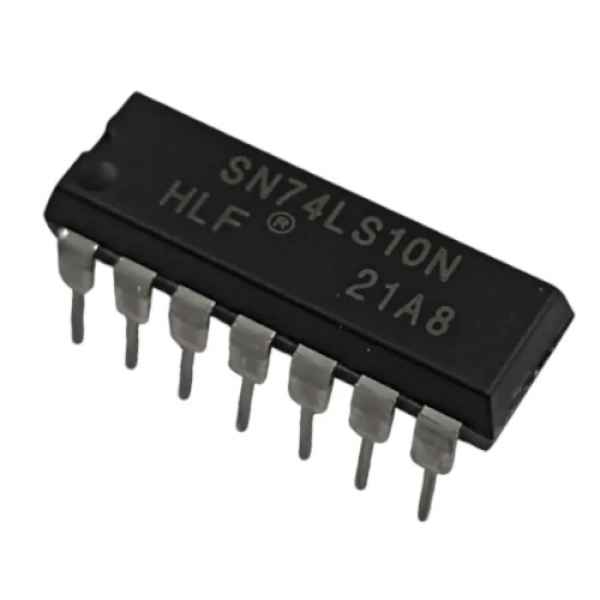

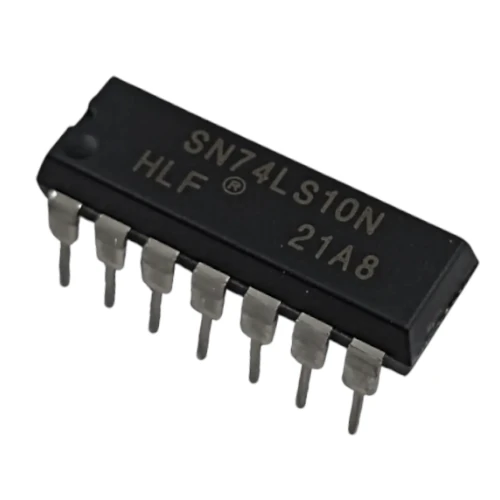

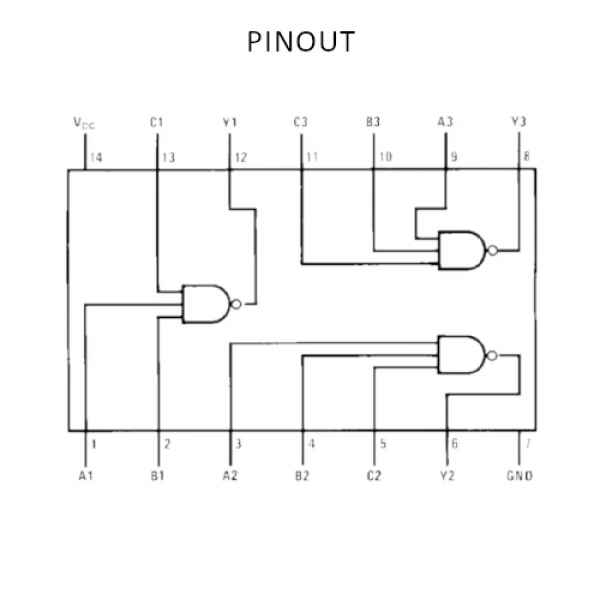

El 74LS10 es un circuito integrado que contiene tres compuertas lógicas NAND independientes de 3 entradas en un encapsulado DIP de 14 pines.
Es ampliamente utilizado en aplicaciones de electrónica digital, sistemas lógicos y proyectos educativos.
Ofrece bajo consumo de potencia y gran confiabilidad en su operación.
Características del producto
Incluye 3 compuertas NAND de 3 entradas y una salida cada una.
Encapsulado DIP-14 de plástico.
Bajo consumo de potencia.
Totalmente compatible con la familia TTL estándar.
Especificaciones técnicas
Voltaje de operación (Vcc): 5 V (típico)
Voltaje máximo de entrada: 7 V
Voltaje de salida: 5 V – 7 V
Corriente de entrada: 0.1 mA
Corriente de salida: 30 μA
Encapsulado: DIP-14
Tabla de verdad – Compuerta NAND de 3 entradas
Entrada A
Entrada B
Entrada C
Salida Y = NAND(A, B, C)
0
0
0
1
0
0
1
1
0
1
0
1
0
1
1
1
1
0
0
1
1
0
1
1
1
1
0
1
1
1
1
0
Aplicaciones
Implementación de funciones lógicas combinacionales.
Diseños digitales en sistemas de control y automatización.
