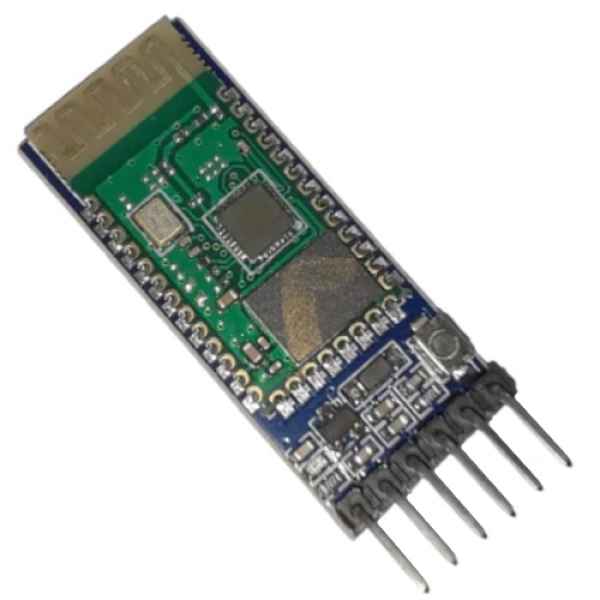

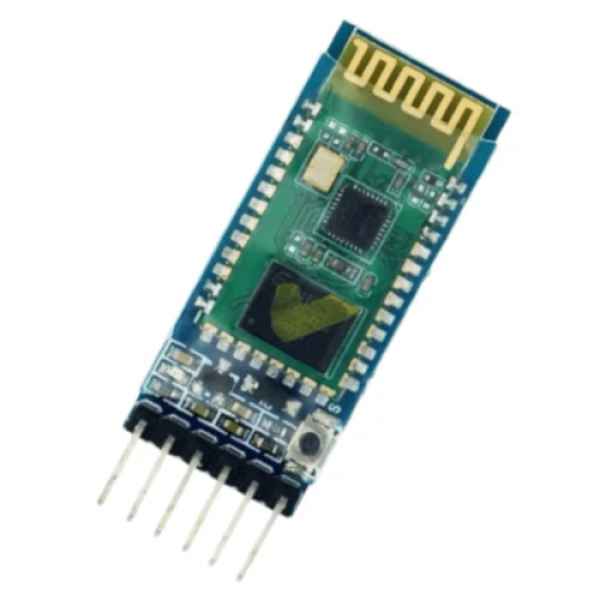

HC-05 Módulo bluetooth V2.

Es un pequeño modulo transmisor/receptor TTL. Permite transmitir como recibir datos en Windows, Linux y Android, diseñado para operar en la banda de frecuencia ISM de 2400 MHz a 2480 MHz, a través de tecnología bluetooth sin conectar cables a los dispositivos a comunicar. Características: Funciona como dispositivo maestro y esclavo bluetooth. Configurable mediante comandos AT. Bluetooth V2.0+EDR. Frecuencia de operación: 2.4 GHz Banda ISM. Modulación: GFSK (Gaussian Frequency Shift Keying). Potencia de transmisión: <=4dBm, Class 2. Sensibilidad: <=-84dBm @ 0.1% BER. Seguridad: Autenticación y encriptación. Perfiles Bluetooth: Puerto serie bluetooth. Distancia de hasta 10 metros en condiciones óptimas. Voltaje de Operación: 3.6 VDC a 6 VDC. Consumo Corriente: 30 mA a 50mA. Chip: BC417143. Versión o firmware: 3.0-20170609. Baudios por defecto: 38400. Baudios soportados: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200. Interfaz: Serial TTL. Antena: Integrada en el PCB. Seguridad: Autenticación y encriptación (Contraseña por defecto: 0000 o 1234). Temperatura de trabajo (Max): 75°C. Temperatura de trabajo (Min): -20°C. Dimensiones: 4.4 x 1.6 x 0.7 cm.

Es indispensable conectar el Pin “EN” a positivo para configurar.
Comandos más comunes.

AT =Test
AT+NAME?/AT+NAME= Ver o modificar el nombre del dispositivo.
AT+PSWD?/AT+PSWD= Ver o modificar el password.
AT+UART?/AT+UART= Ver o modificar la velocidad.
AT+ROLE?/AT+ROLE= Ver o modificar el modo de trabajo.
0 = Esclavo
1 = Maestro
AT+RESET= Reiniciar el dispositivo.
AT+CMODE?/AT+CMODE= Ver o modificar el modo de conexión.
0 = Conectar con un dispositivo especifico (Es necesario especificar la dirección MAC con el comando AT+BIND)
1 = Conectar con cualquier dispositivo.
AT+BIND?/AT+BIND= Cuando se opera en modo maestro, éste comando nos ayuda a indicar la dirección física del dispositivo al cual nos vamos a enlazar.
AT+VERSION= Muestra la versión de firmware del dispositivo.
AT+ADDR= Nos muestra la dirección física del dispositivo.
AT+ORGL= Regresa el dispositivo a modo de fabrica.

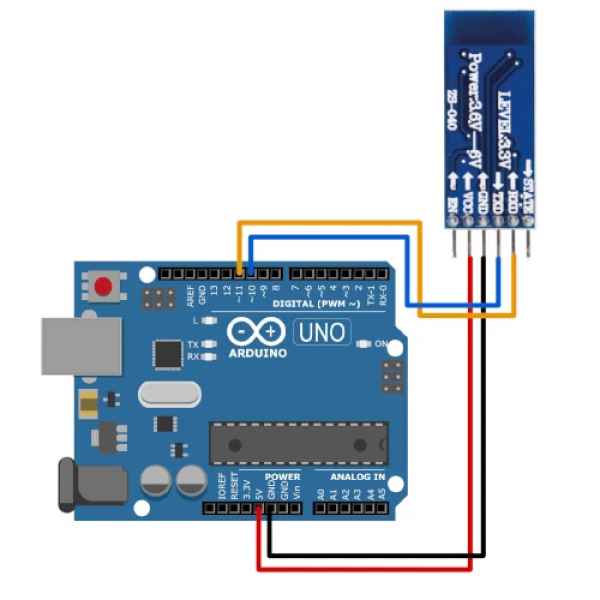

Código Ejemplo:

#include <SoftwareSerial.h>  // libreria que permite establecer pines digitales
        // para comunicacion serie

SoftwareSerial miBT(10, 11);  // pin 10 como RX, pin 11 como TX
const int pin = 2;

void setup(){
  pinMode(pin, OUTPUT);  //definir pin como salida
  digitalWrite(pin, HIGH);   // poner el Pin en HIGH para poder usarlo como salida de 5V para el Pin "EN"

  Serial.begin(9600);   // comunicacion de monitor serial a 9600 bps
  miBT.begin(38400);    // comunicacion serie entre Arduino y el modulo en modo AT2
  Serial.println("Listo");  // escribe Listo en el monitor

}

void loop(){

if (Serial.available())     // si hay informacion disponible desde el monitor serial
   miBT.write(Serial.read());   // lee monitor serial y envia a Bluetooth

if (miBT.available())       // si hay informacion disponible desde modulo
   Serial.write(miBT.read());   // lee Bluetooth y envia a monitor serial de Arduino

}


Descarga el código Aquí.
