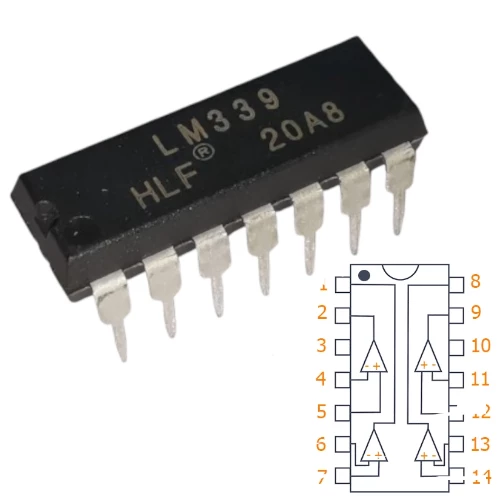

LM339 Opamp Comparador.

Este dispositivo consiste en cuatro comparadores de voltaje independientes que está diseñado para operar desde una sola fuente de alimentación en una amplia gama de voltajes. El consumo de corriente es independiente de la tensión de alimentación. Las salidas se pueden conectar a otras salidas de colector abierto para lograr relaciones y cableadas.

Este circuito es de bajo consumo, que no depende de la magnitud de la tensión de alimentación aplicada, permite ser usado en equipos con alimentación de baterías y en circuitos lógico de tecnología MOS y TTL.
Características:
Tipo: Comparador de voltaje.
Serie: LM339N.
Pines: 14.
Encapsulado: PDIP-14.
Tipo de comparador: Diferencial.
Altura: 4.57 mm.
Longitud: 19.3 mm.
Ancho: 6.35 mm.
Peso de la unidad: 1 g.
Tipo de entrada: Rail-to-Rail.
Voltaje de alimentación operativo: 18 – 36 V.
Corriente de salida por canal: 6 mA.
Ib – Polarización de entrada de tensión: 50 nA.
Vos – Tensión offset de entrada: 5 mV.
Voltaje de alimentación – Máx.: 36 V.
Voltaje de alimentación – Mín.: 2 V.
Corriente de suministro operativa: 500 uA.
Tiempo de respuesta: 300 ns.
Número de canales: 4 canal.
Tipo de suministro: Single, Dual.
Voltaje de suministro dual: +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V.
Ios – Tensión offset de entrada: 50 nA.
Máximo voltaje de alimentación doble: +/- 15 V.
Mínimo voltaje de alimentación doble: 1 V.
Pd – Disipación de energía: 1050 mW.
dB de ganancia de voltaje: 106.02 dB.
Temperatura de Funcionamiento Máxima: +70 °C.
Temperatura Mínima de Funcionamiento: 0 °C.
