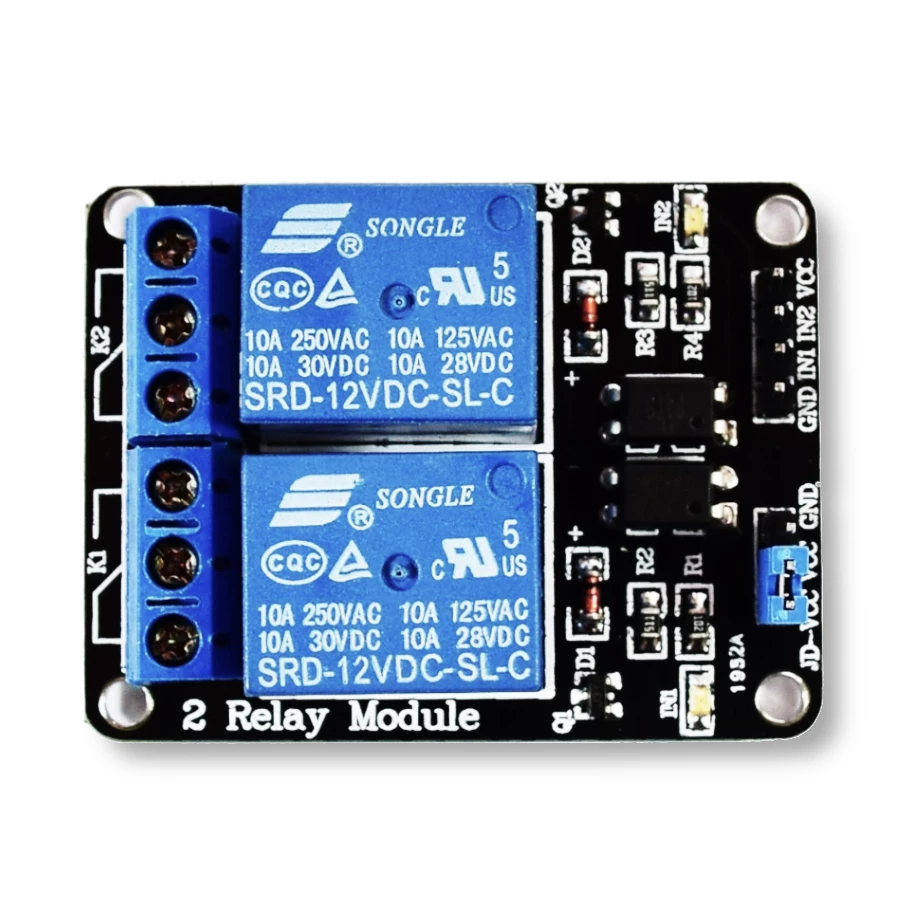

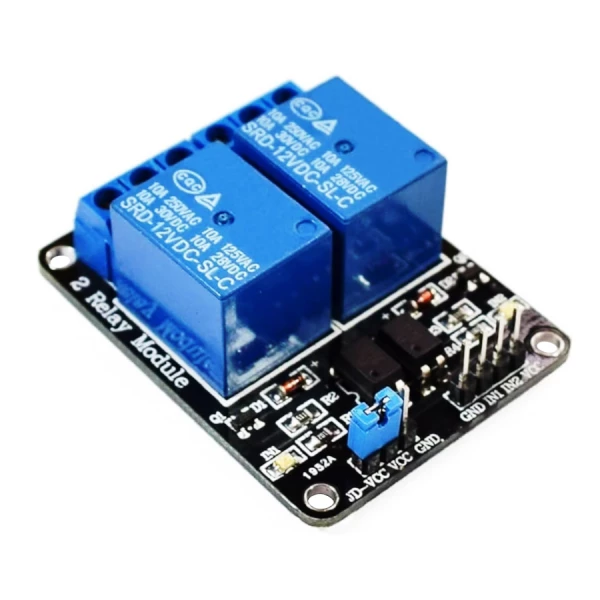

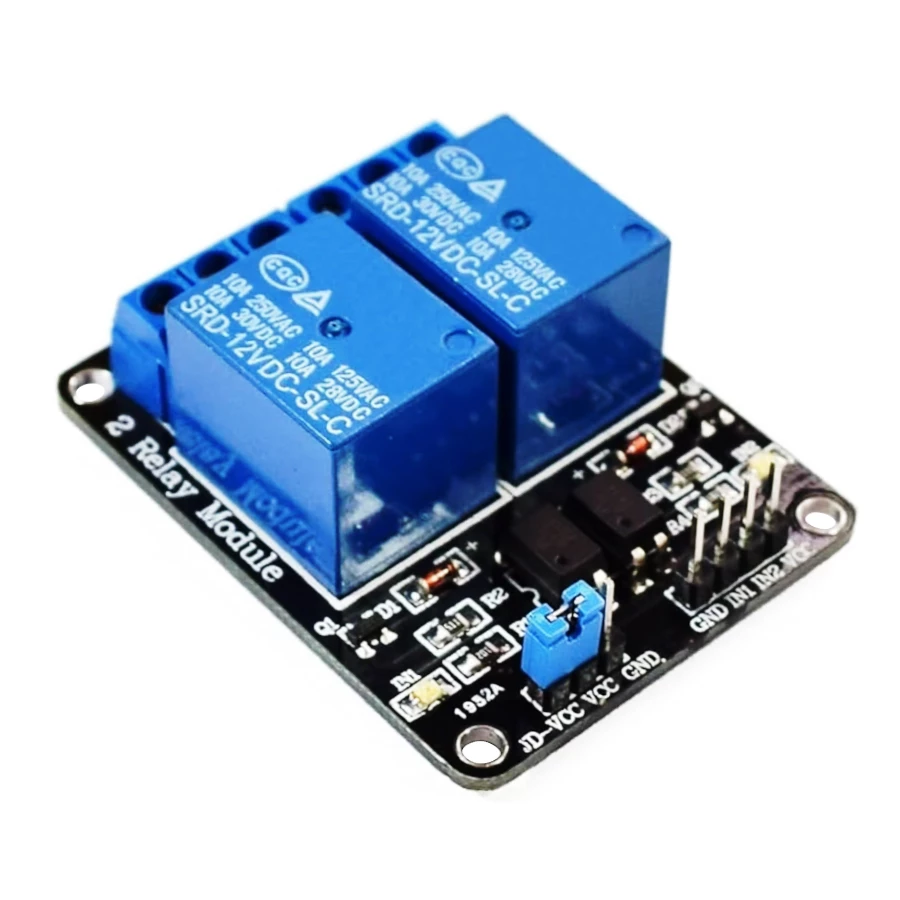

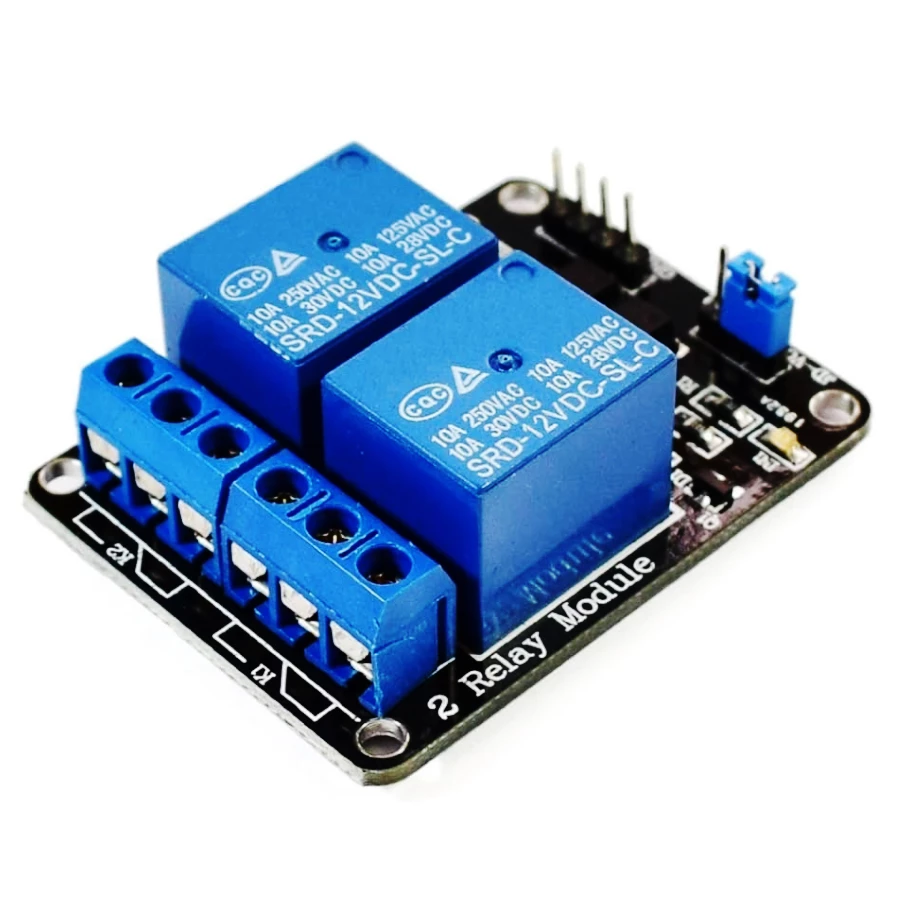

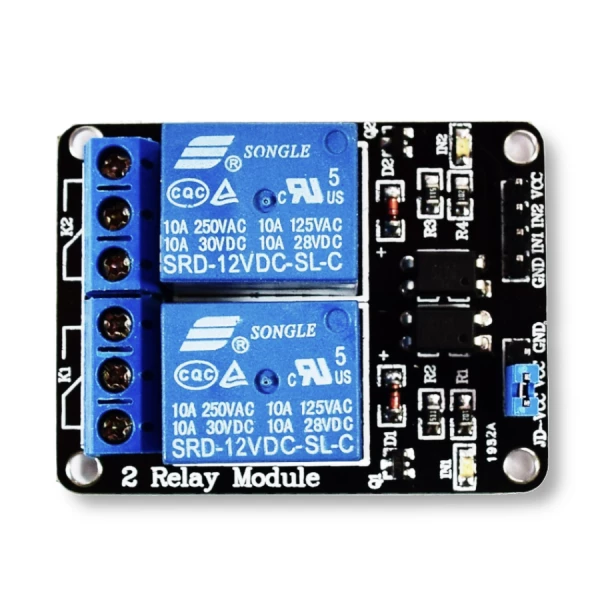

Módulo Relevadores Relé Relay 2 Canales 12V

Módulo Relevadores Relé Relay 2 Canales 12V

El módulo de relevadores de 2 canales es una solución ideal para proyectos mecatrónicos y aplicaciones de control de dispositivos con altos requerimientos de corriente. Gracias a sus optoacopladores, ofrece aislamiento eléctrico entre la etapa de control y la de trabajo, garantizando seguridad y confiabilidad. Con una capacidad de manejo de hasta 250 VAC o 30 VDC a 10 A, este módulo es útil para controlar motores, luces, y otros dispositivos eléctricos.

Características Principales:

• Voltaje nominal: 12 V.
• Corriente nominal: 70 ~ 90 mA.
• Voltaje de salida: Hasta 250 VAC o 30 VDC.
• Corriente de salida: Hasta 10 A por canal.
• Voltaje de control: 0 V / disparo por nivel bajo (Low Trigger).
• Canales: 2 canales independientes con protección mediante optoacopladores.
• Relevadores:
  • Tipo: 1 polo 2 tiros (SPDT).
• Indicadores LED: Un LED para cada canal, que se enciende al activar la bobina del relé.
• Conexiones:
  • Terminales de tornillo (clemas) para conexiones seguras en la salida.
  • Headers macho de 0.1″ para entradas de señal lógica.

Ventajas:

• Capacidad para controlar dispositivos de alta corriente como motores, luces, y electrodomésticos.
• Aislamiento eléctrico mediante optoacopladores para proteger la etapa de control.
• Indicadores LED para una fácil verificación del estado de los relevadores.
• Terminales de tornillo que proporcionan conexiones firmes y seguras.
• Compacto y fácil de integrar en proyectos electrónicos.

Aplicaciones Comunes:

• Control de motores eléctricos, electrodomésticos y sistemas de iluminación.
• Proyectos de automatización del hogar y domótica.
• Sistemas de control remoto para dispositivos eléctricos.
• Interfaz entre microcontroladores y cargas de alta potencia.
• Proyectos educativos y de prototipado mecatrónico.

Descripción de los Pines:

• VCC: Entrada de voltaje de 12 V para alimentar el módulo.
• GND: Conexión a tierra (referencia de la señal lógica y alimentación).
• IN1: Señal lógica para controlar el primer canal del relé (activo en bajo).
• IN2: Señal lógica para controlar el segundo canal del relé (activo en bajo).
