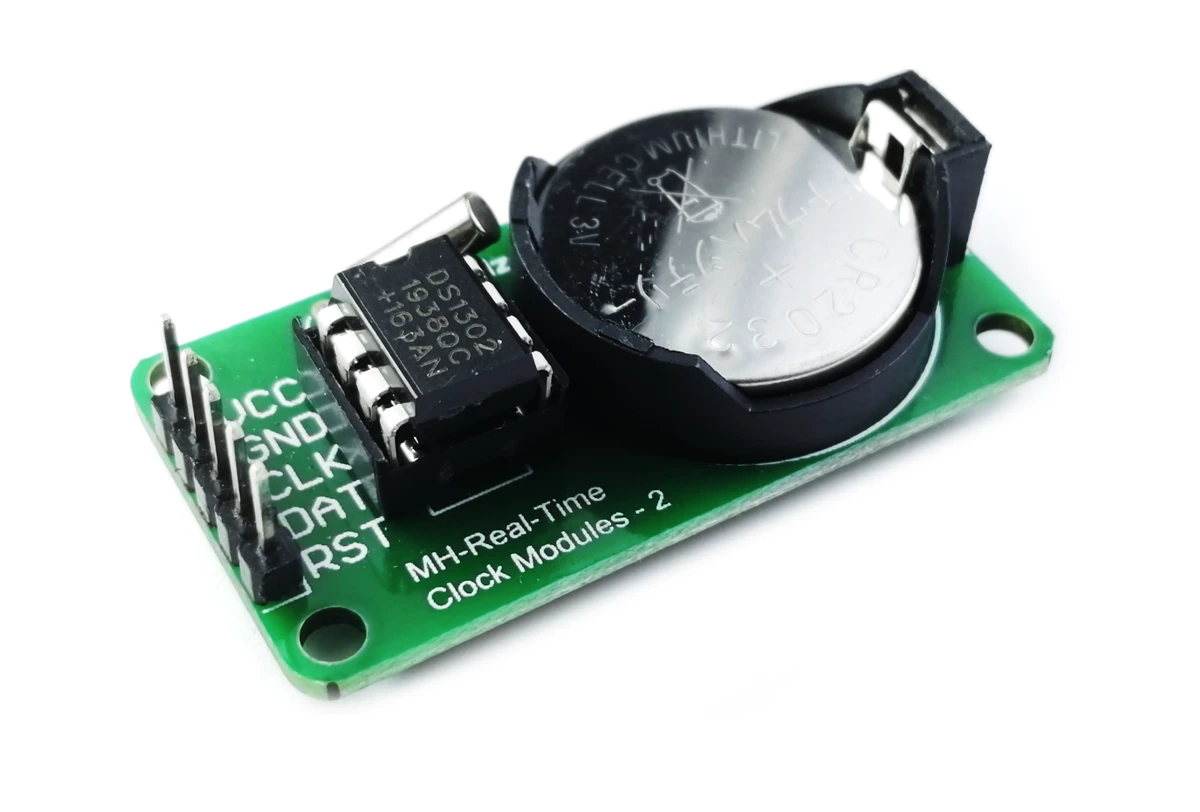

Módulo reloj RTC DS1302.

El módulo reloj RTC DS1302 es un circuito integrado alimentado por una batería que mantiene el registro de la fecha, el día de la semana y la hora, similar a un reloj digital convencional. Los datos se pueden consultar utilizando una comunicación I2C, lo que lo convierte en una opción ideal para proyectos de electrónica donde se necesita llevar un control de tiempo preciso y confiable.

Características:

• Chip principal: DS1302.
• Voltaje de alimentación: 3.3 V a 5 V.
• Tipo de batería: CR2032 de litio.
• Interfaz de comunicación: I2C.
• Señal de reloj: Salida de 1Hz para microcontroladores en cascada.
• RAM para el almacenamiento de datos: 31 X 8.
• TTL compatible: Sí (Vcc = 5V).
• Temperatura de operación: 0 °C a 70 °C.
• Dimensiones: 43 mm x 22 mm x 11 mm.
• Pines: 5 pines.

Ventajas:

• Permite mantener la hora precisa incluso cuando el dispositivo está apagado, gracias a la batería CR2032.
• La comunicación I2C facilita su integración con microcontroladores como Arduino, Raspberry Pi, y otros.
• Dispositivo compacto y fácil de integrar en proyectos de electrónica donde se requiere medición de tiempo.
• Utiliza una baja cantidad de corriente, lo que lo hace adecuado para proyectos de bajo consumo.

Descripción de los pines:

• VCC: Alimentación de 3.3V a 5V.
• GND: Tierra.
• SDA: Pin de datos I2C (Serial Data Line).
• SCL: Pin de reloj I2C (Serial Clock Line).
• CE: Pin de habilitación, utilizado para activar la comunicación con el reloj.
