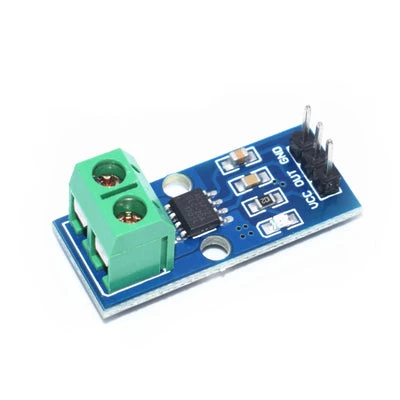

Módulo sensor de corriente ACS712 20A.

Módulo Sensor de Corriente con Tecnología de Efecto Hall – 20A AC/DC

El módulo sensor de corriente con tecnología de efecto Hall permite medir la cantidad de corriente que fluye a través de un circuito de corriente alterna (AC) o corriente directa (DC). Utiliza un sensor de efecto Hall que genera un voltaje de salida proporcional a la corriente detectada, proporcionando una medición precisa y confiable.

El diseño del módulo permite el aislamiento eléctrico entre el circuito de medición y el de procesamiento, evitando la necesidad de optoacopladores u otros métodos de aislamiento. Su capacidad de medición de hasta 20A lo hace ideal para aplicaciones de monitoreo de consumo eléctrico y protección de circuitos.

Características Principales:

• Medición de corriente alterna (AC) y corriente directa (DC).
• Alta precisión gracias a la proximidad del sensor de efecto Hall al elemento de paso.
• Salida de voltaje analógica proporcional a la corriente medida.
• Baja resistencia interna (1.2 mΩ) para mínima disipación de energía.
• Protección contra picos de corriente de hasta 5 veces la corriente nominal.
• Aislamiento eléctrico de hasta 2.1 kV.

Especificaciones Técnicas:

• Sensor: Sensor lineal de efecto Hall de bajo offset.
• Rango de medición: Hasta 20A (AC/DC).
• Voltaje de operación: 4.5V – 5.5V.
• Salida de voltaje sin corriente: VCC / 2.
• Respuesta de voltaje de salida: 66mV / A.
• Tiempo de respuesta: 5 µs.
• Ancho de banda: 80 kHz.
• Error total de salida: ±1.5% a 25°C.
• Resistencia interna: 1.2 mΩ.
• Dimensiones PCB: 31 x 14 mm.

Aplicaciones:

• Monitoreo de consumo eléctrico en dispositivos y sistemas electrónicos.
• Protección de circuitos contra sobrecorrientes.
• Medición de corriente en fuentes de alimentación y sistemas de energía renovable.
• Control y monitoreo de motores eléctricos.
