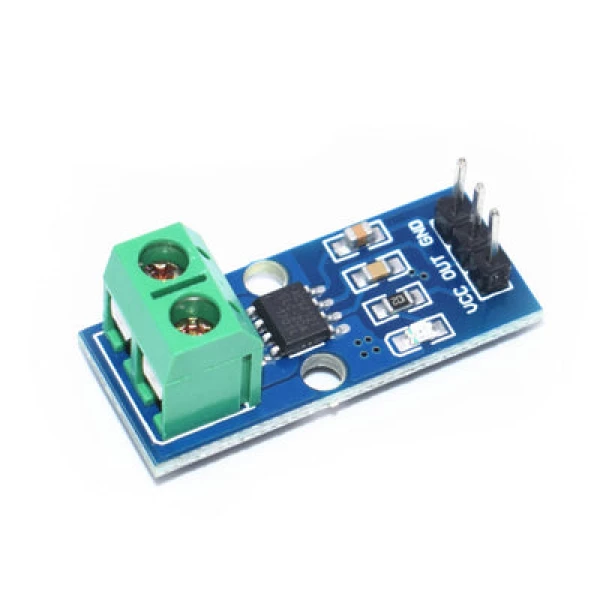

Módulo sensor de corriente ACS712 5A.

Módulo Sensor de Corriente con Tecnología de Efecto Hall – 5A AC/DC

El módulo sensor de corriente con tecnología de efecto Hall permite medir con precisión la cantidad de corriente que fluye en un circuito de corriente alterna (AC) o corriente directa (DC). Utiliza un sensor de efecto Hall que genera un voltaje de salida proporcional a la corriente detectada, proporcionando mediciones confiables y seguras.

El trayecto de medición de corriente está integrado dentro del circuito, lo que permite un aislamiento eléctrico del circuito de procesamiento, reduciendo la necesidad de optoacopladores u otros métodos de aislamiento externo. Este sensor es ideal para aplicaciones de monitoreo y control de corriente en proyectos electrónicos y de automatización.

Características Principales:

• Medición precisa de corriente alterna (AC) y corriente directa (DC).
• Alta seguridad con aislamiento eléctrico de hasta 2.1 kV.
• Salida de voltaje analógica proporcional a la corriente medida.
• Baja resistencia interna (1.2 mΩ) para mínima disipación de energía.
• Tiempo de respuesta rápido de 5 µs para detección de cambios rápidos en la corriente.

Especificaciones Técnicas:

• Alimentación: 4.5V – 5.5V DC.
• Rango de medida: 0 a 5A (AC/DC).
• Voltaje de salida: 66mV / A.
• Salida de voltaje sin corriente: VCC / 2.
• Resistencia interna: 1.2 mΩ.
• Protección: Aislamiento de hasta 2.1 kV rms.
• Salida de voltaje: Analógica 185mV/A.
• Dimensiones de la placa: 31mm x 13mm.
• Tiempo de respuesta: 5 µs.
• Rango de error: ±1.5%.

Aplicaciones:

• Monitoreo de consumo eléctrico en dispositivos y sistemas electrónicos.
• Protección de circuitos contra sobrecorrientes.
• Medición de corriente en fuentes de alimentación y sistemas de energía renovable.
• Control y monitoreo de motores eléctricos.
