Módulo sensor ultrasónico HC-SR04.

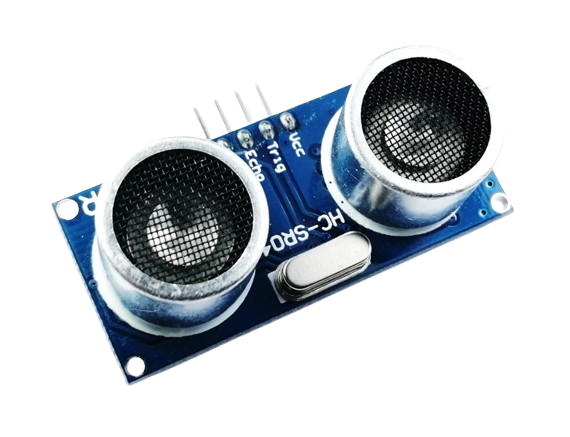

Módulo Sensor Ultrasónico HC-SR04 – Medición de Distancias

El sensor ultrasónico HC-SR04 es un dispositivo de medición de distancia de alta precisión que utiliza ondas ultrasónicas para detectar objetos y calcular su posición en un rango de 2 cm a 400 cm. Funciona emitiendo un pulso de ultrasonido y midiendo el tiempo que tarda en reflejarse en un objeto cercano, lo que lo hace ideal para aplicaciones en robótica, automatización y detección de obstáculos.

Características Principales:

• Detección de distancia precisa en un rango de 2 cm a 400 cm.
• Fácil integración con microcontroladores como Arduino y Raspberry Pi.
• Medición rápida con un tiempo de respuesta mínimo de 20 ms.
• Bajo consumo de energía, ideal para proyectos portátiles.

Especificaciones Técnicas:

• Tipo: Sensor ultrasónico
• Modelo: HC-SR04
• Dimensiones: 45 mm x 20 mm x 15 mm
• Voltaje de funcionamiento: +5V DC
• Corriente de alimentación: 15 mA
• Rango de medición: 2 cm a 400 cm
• Frecuencia de trabajo: 40 KHz
• Ángulo de medición efectivo: < 15°
• Ángulo de medición: 30°
• Precisión: ±3 mm
• Duración mínima del pulso de disparo (nivel TTL): 10 μs
• Duración del pulso eco de salida (nivel TTL): 100 – 25000 μs
• Tiempo mínimo de espera entre mediciones: 20 ms
• Peso: 9 g

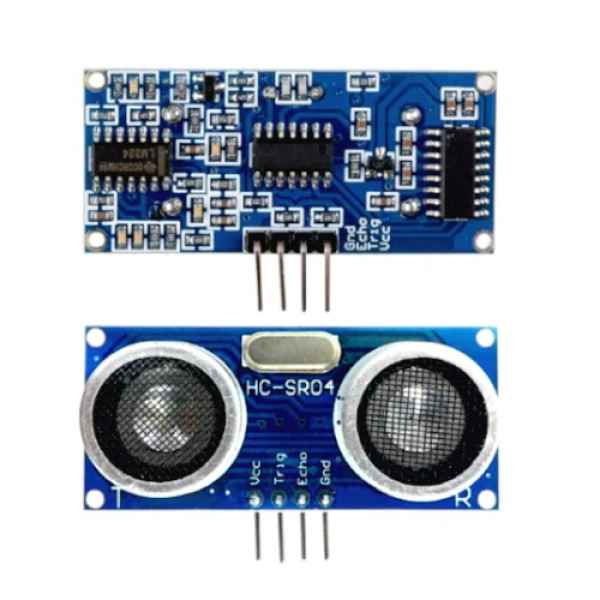

Conexiones:

• VCC: 5V DC
• Trigger: Entrada, activa el disparo de ultrasonido
• Echo: Salida, recibe la señal reflejada
• GND: Tierra
