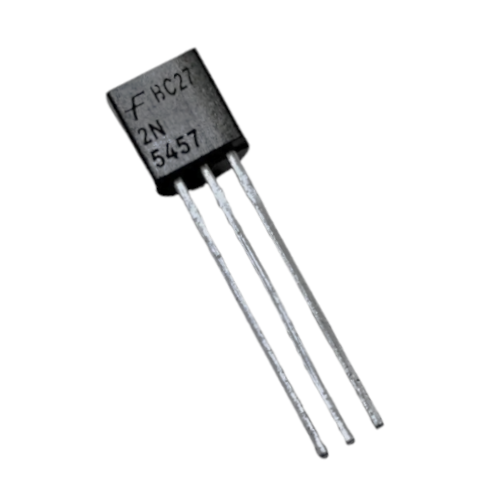

Transistor JFET 2N5457 25V 10mA

El 2N5457 es un transistor JFET de canal N diseñado para aplicaciones de bajo ruido, alta impedancia de entrada y amplificación de señales pequeñas. Es ampliamente utilizado en etapas de entrada de amplificadores, instrumentos de medición y circuitos de audio.

Información General

• Designador: 2N5457
• Tipo de transistor: JFET
• Canal de control: N-Channel
• Encapsulado: TO-92

Valores Máximos Absolutos

• Disipación máxima de potencia (Pd): 0.625 W
• Voltaje máximo drenador–fuente (Vds): 25 V
• Voltaje máximo puerta–fuente (Vgs): ±2.5 V
• Corriente máxima de drenaje (Id): 5 mA
• Temperatura máxima de unión (Tj): 150 °C

Características Eléctricas

• Voltaje de corte puerta–fuente Vgs(off): 0.5 V (mín.)
• Alta impedancia de entrada.
• Bajo nivel de ruido.

Reemplazos y Equivalentes Compatibles

Los siguientes JFETs pueden utilizarse como reemplazo del 2N5457, considerando polaridad, encapsulado y rango de operación:

• 2N5458 (mayor Idss, verificar polarización)
• 2N5459 (mayor ganancia, requiere ajuste)
• MPF102 (reemplazo común en audio)
• J113 (mayor corriente, verificar Vgs)
• BF245 (A/B/C según ganancia)

Aplicaciones Típicas

• Amplificadores de señal pequeña.
• Etapas de entrada de alta impedancia.
• Circuitos de audio de bajo ruido.
• Instrumentación y sensores.
