Transistor S9013 NPN.

Transistor S9013 NPN.

Este transistor NPN es ideal para aplicaciones de conmutación y amplificación de propósito general. Gracias a su alta frecuencia de transición de 140 MHz, es adecuado para circuitos de alta frecuencia. Además, su capacidad de corriente de colector de hasta 500 mA lo hace útil en diversas aplicaciones electrónicas.

Características:

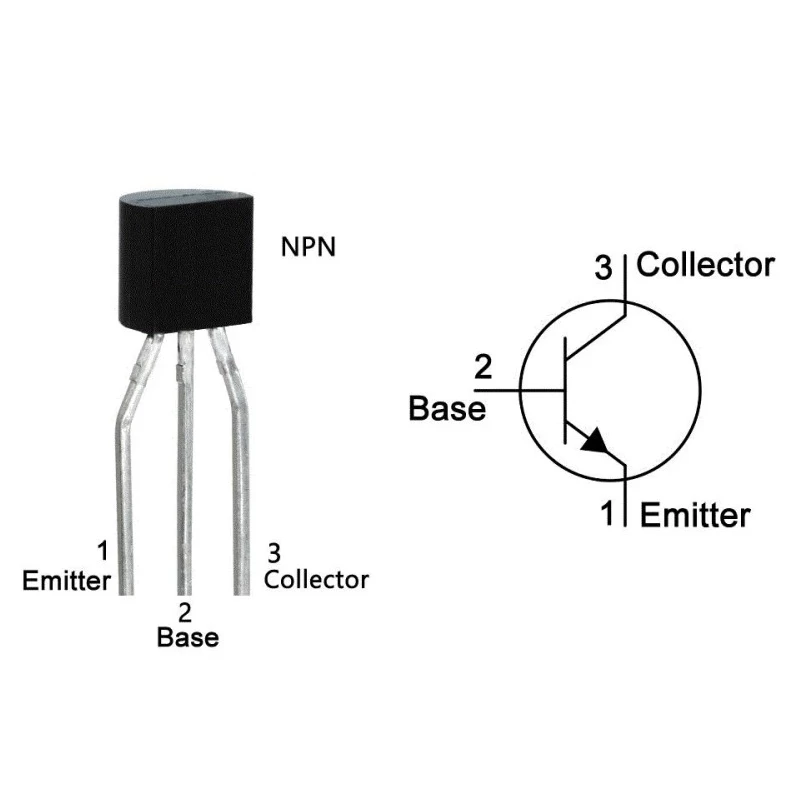

• Polaridad: NPN.
• Encapsulado: TO-92.
• Uso en amplificación de señal y conmutación.
• Adecuado para aplicaciones de alta frecuencia.

Especificaciones Máximas:

• Disipación máxima de potencia del colector (Pc): 0.3 W.
• Voltaje máximo colector-base (Vcb): 40 V.
• Voltaje máximo colector-emisor (Vce): 25 V.
• Voltaje máximo emisor-base (Veb): 5 V.
• Corriente máxima del colector (Ic): 0.5 A.
• Temperatura operativa máxima (Tj): 150 °C.

Características Eléctricas:

• Frecuencia de transición (ft): 150 MHz.
• Relación de transferencia de corriente directa (hFE): 120.

Aplicaciones:

• Amplificadores de señal de alta frecuencia.
• Circuitos de conmutación de baja potencia.
• Reguladores de señal en sistemas electrónicos.
• Control de pequeñas cargas como LEDs y relés.

Este transistor NPN es una excelente opción para circuitos que requieren un equilibrio entre potencia y velocidad, ofreciendo un rendimiento confiable en aplicaciones electrónicas de propósito general.
