Transistor TIP42C PNP

Transistor TIP42C PNP

El TIP42C es un transistor PNP de potencia fabricado en silicio con encapsulado de plástico TO-220. Es la versión complementaria del TIP41C y está diseñado para su uso en amplificadores de potencia y aplicaciones de conmutación. Su alta capacidad de corriente y voltaje lo hacen ideal para el control de cargas de mediana y alta potencia.

Características:

• Tipo de transistor: PNP.

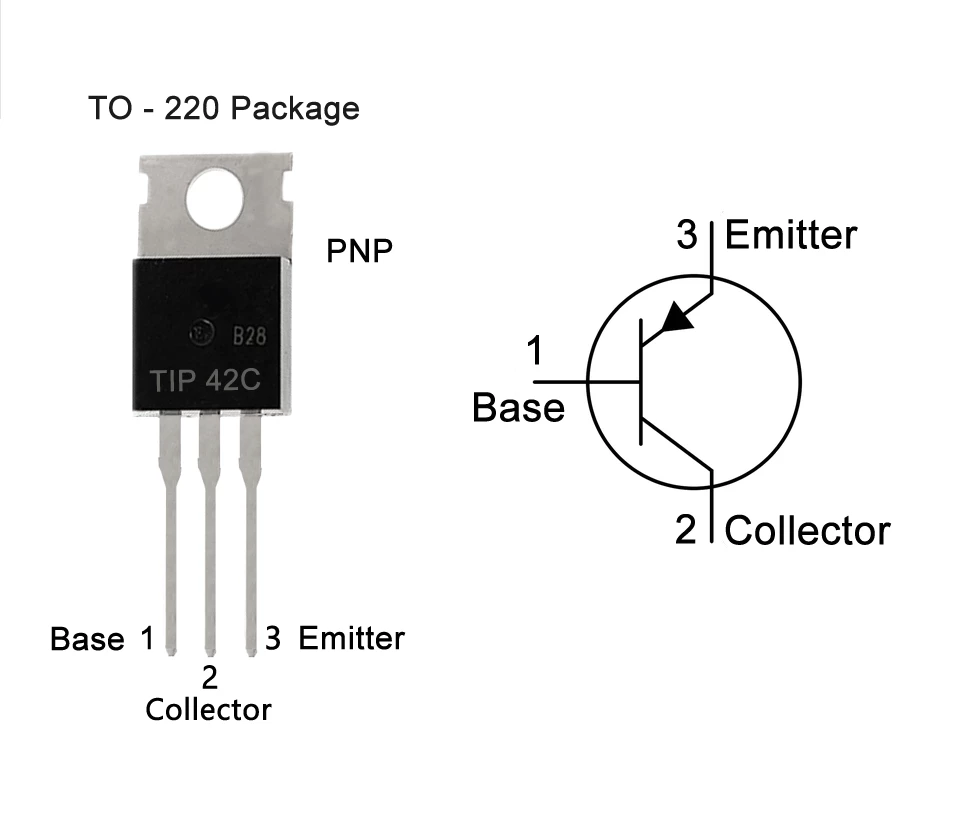

• Encapsulado: TO-220.
• Alta capacidad de corriente (hasta 6A).
• Compatible con circuitos de conmutación y amplificación.
• Disipación de potencia de hasta 65W.

Especificaciones Máximas:

• Disipación total del colector (Pc): 65 W.
• Voltaje colector-base (Vcb): 140 V.
• Voltaje colector-emisor (Vce): 100 V.
• Voltaje emisor-base (Veb): 5 V.
• Corriente de colector máxima (Ic): 6 A.
• Temperatura de operación máxima (Tj): 150 °C.

Características Eléctricas:

• Frecuencia de transición (ft): 3 MHz.
• Ganancia de corriente continua (hFE): 20.

Aplicaciones:

• Amplificadores de audio de potencia.
• Fuentes de alimentación reguladas.
• Control de motores y solenoides.
• Etapas de salida en circuitos de potencia.
• Conmutación de cargas de alta potencia.

Gracias a su alta capacidad de corriente y voltaje, el TIP42C es una excelente opción para aplicaciones de potencia y conmutación en circuitos electrónicos industriales y de consumo.
