74148 74LS148 Codificador prioritario de 8 a 3 líneas.

74148 / 74LS148: Codificador Prioritario de 8 a 3 Líneas

El 74148 / 74LS148 es un codificador prioritario que convierte ocho líneas de datos en una salida binaria de tres líneas (4-2-1). Diseñado para aplicaciones digitales, este circuito integrado es ideal para sistemas que requieren la codificación de múltiples entradas en un formato compacto. Además, incluye entradas y salidas de habilitación para facilitar la expansión octal sin necesidad de circuitos externos.

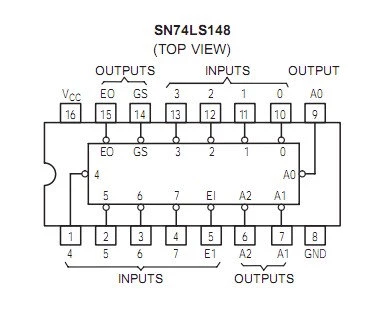

El 74LS148 es un codificador prioritario de 8 a 3 líneas que opera con entradas y salidas activas en nivel lógico bajo. Su diseño incluye un circuito en cascada (entrada EI y salida EO) que permite la conexión de múltiples codificadores para manejar más entradas. Con su encapsulado DIP de 16 pines, este integrado es fácil de integrar en prototipos y circuitos electrónicos.

Características Principales

• Tipo de familia: LS (Low-Power Schottky).
• Tipo de lógica: Codificador prioritario.
• Número de salidas: 3 (binario de 3 bits).
• Tensión de alimentación: 4.75 V a 5.25 V.
• Temperatura de operación: 0 °C a 70 °C.

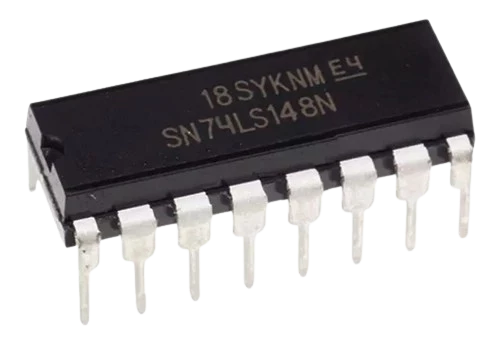

• Encapsulado: DIP (Dual In-line Package) de 16 pines.

Funcionalidades Clave

• Codificación prioritaria: Convierte 8 entradas en una salida binaria de 3 bits, priorizando la entrada activa de mayor valor.
• Entrada y salida de habilitación: Permite la expansión octal mediante la conexión en cascada de múltiples codificadores.
• Operación en nivel lógico bajo: Entradas y salidas activas en nivel bajo, lo que simplifica la integración en circuitos digitales.
• Diseño compacto: Encapsulado DIP de 16 pines para fácil implementación en prototipos y placas de circuito.
