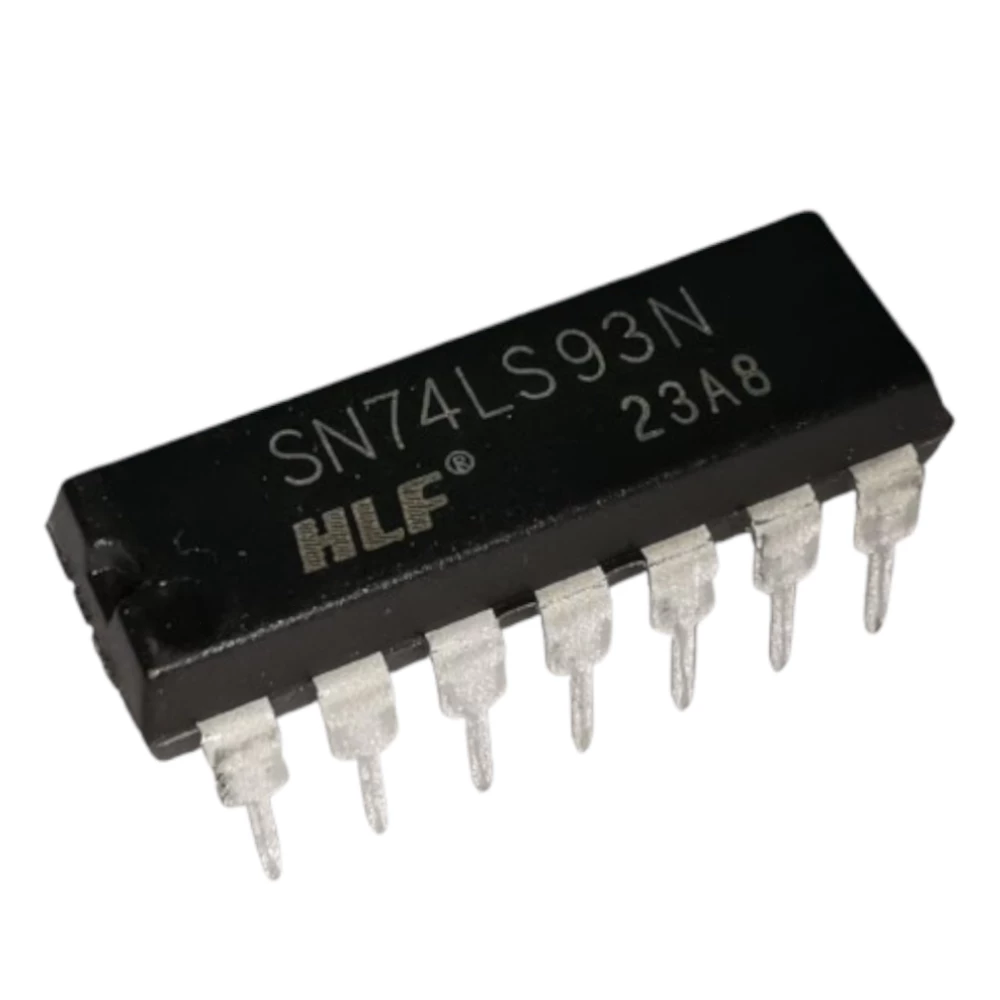

7493 74LS93 Contador binario.

74LS93 – Contador Binario de 4 Bits

El 74LS93 es un contador binario de 4 bits basado en la tecnología TTL Schottky de baja potencia (Low Power Schottky). Está compuesto por cuatro flip-flops maestro-esclavo y una conmutación interna adicional que permite su uso como:

• Contador de división por dos
• Contador binario de 3 etapas (división por ocho)
• Contador de 4 bits (división por 16)

Para lograr la máxima longitud de conteo (década, división por 12 o binario de 4 bits), la entrada CKB se conecta a la salida de control de calidad (QA). Los pulsos de conteo de entrada se aplican a la entrada CKA y las salidas siguen la tabla de función correspondiente.

Características Principales:

• Contador binario de 4 bits con tecnología LS.
• Configuración maestro-esclavo con operación síncrona.
• Modo de división configurable para diversas aplicaciones.
• Alta velocidad de conteo hasta 32 MHz.

Especificaciones Técnicas:

• Familia lógica: LS (Low Power Schottky)
• Voltaje de alimentación: 4.25V – 5.25V
• Corriente de salida: 8 mA (alto) / -400 µA (bajo)
• Modo de conteo: Ascendente / descendente
• Número de salidas: 4
• Número de bits: 4 bits
• Frecuencia máxima de conteo: 32 MHz
• Frecuencia de reloj: 0 – 25 MHz
• Temperatura de operación: 0°C a 70°C
• Encapsulado: Through hole
• Número de pines: 16
