CD4017 Contador divisor.

CD4017 Contador Divisor

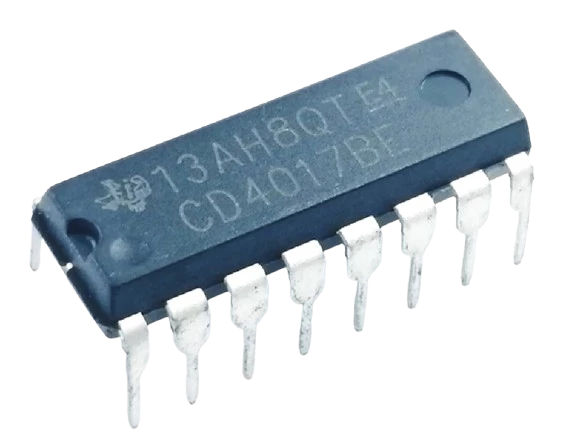

El CD4017 es un contador divisor o decodificador de 16 pines y 10 salidas, basado en tecnología CMOS, también disponible en una versión TTL como 74HC4017. Este circuito está compuesto por un contador Johnson de 5 etapas, que puede dividir o contar por cualquier valor entre 2 y 9, con la capacidad de continuar o detenerse al final del ciclo.

Características:

• Número de serie: CD4017BE.
• Familia lógica CI: HC (CMOS).
• Rango de voltaje de suministro: 3V a 18V DC.
• Corriente de entrada: 10 mA.
• Frecuencia máxima de entrada del reloj (CL):
  • 5VCC → 2.5 MHz.
  • 10VCC → 5 MHz.
  • 15VCC → 5.5 MHz.
• Ancho de pulso de reloj (tW): 60 ns.
• Cantidad máxima de etapas: 5.

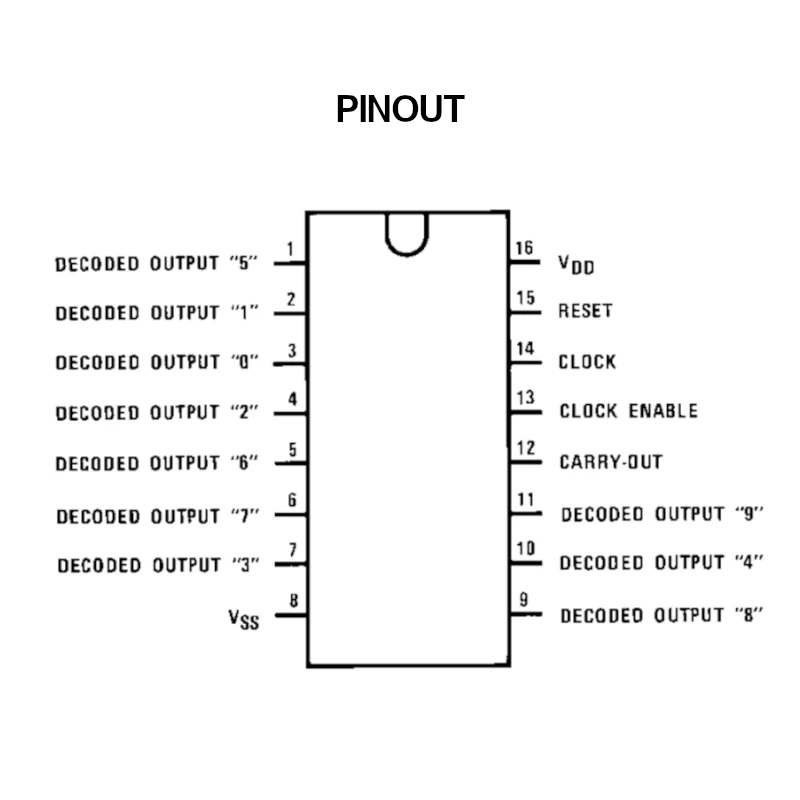

• Número de salidas decodificadas: 10 salidas (del pin 3 al pin 11).
• Rango de temperatura de funcionamiento: -55°C a +125°C.
• Dimensiones: 20 mm x 8.4 mm x 7.1 mm.
• Peso: 1.5 g.
• Estilo de montaje: Through Hole (encapsulado PDIP-16).

Aplicaciones:

• Contadores y divisores de frecuencia en sistemas digitales.
• Generadores de secuencias y aplicaciones de timing.
• Control de pasos en dispositivos secuenciales, como en luces de indicadores o señales de reloj.
• Contadores de eventos o sistemas de ciclos repetitivos.
