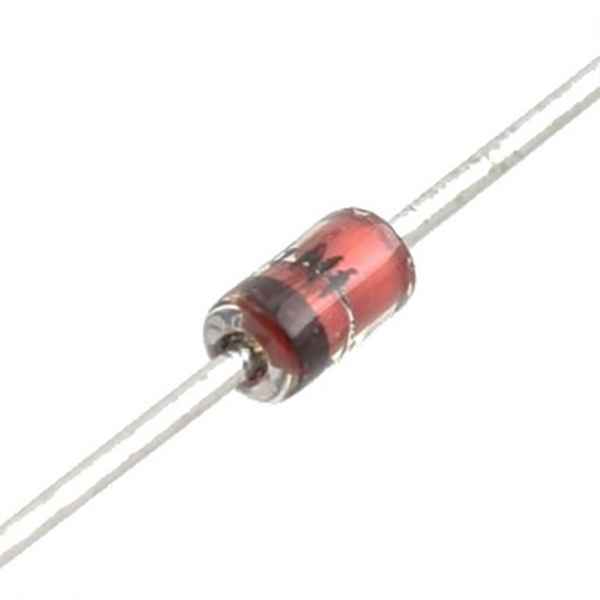

Diodo Zener 1N4746A 18V

Los diodos Zener están diseñados para mantener un voltaje fijo a través del diodo cuando se polariza inversamente. Esta capacidad se utiliza para proporcionar voltajes de referencia conocidos, una operación importante en las fuentes de alimentación. Los diodos Zener también se usan para recortar o limitar las formas de onda, lo cual evita que excedan los límites de voltaje.

El diodo Zener se fabrica utilizando uniones p-n altamente dopadas que dan como resultado una capa de agotamiento muy delgada. El campo eléctrico resultante en esta región es muy alto, incluso con bajos voltajes aplicados. En estas condiciones, cualquiera de los dos mecanismos da como resultado una disrupción del diodo, lo que provoca una alta corriente inversa:

En una condición, la disrupción de Zener ocurre a voltajes menores que 5 voltios y es el resultado del túnel cuántico de electrones.

El segundo mecanismo de disrupción es cuando los voltajes son superiores a 5 voltios; la disrupción es el resultado de un colapso de avalancha o ionización de impacto.

Características:
Encapsulado: DO-41
Montaje: THT
Número de terminales: 2
Tensión Zener (V): 18
Corriente Inversa (mA): 14
Temperatura de operación (máx.): 200°C
Temperatura de operación (min.): -65°C
