Generador de Funciones XR2206

Generador de Funciones XR2206

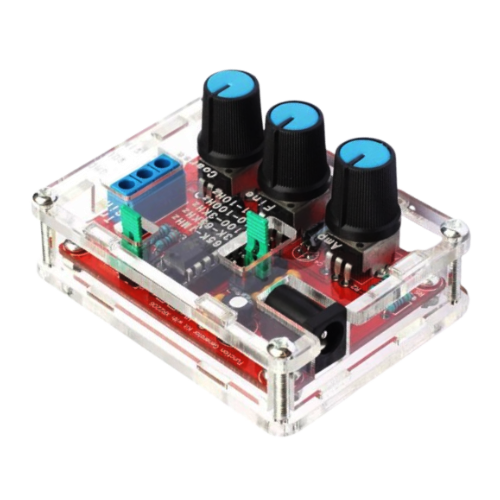

El Generador de Funciones XR2206 es un módulo electrónico diseñado para generar señales
de prueba en diferentes formas de onda como sinusoidal, cuadrada y triangular. Es ideal
para aplicaciones en laboratorio, pruebas electrónicas, desarrollo de circuitos y proyectos educativos.

Este generador permite ajustar tanto la frecuencia como la amplitud, contando con controles
de ajuste fino y grueso para una mayor precisión en la generación de señales.

Características Principales

• Generación de ondas: senoidal, cuadrada y triangular.
• Frecuencia ajustable de 1 Hz hasta 1 MHz.
• Control de frecuencia con ajuste fino y grueso.
• Amplitud de salida configurable.
• Baja distorsión en señal senoidal.
• Diseño compacto y fácil de usar.

Especificaciones Técnicas

• Voltaje de alimentación: 9 – 12 V DC
• Impedancia de salida: 600 Ω ±10%
• Frecuencia: 1 Hz – 1 MHz

Onda Senoidal

• Amplitud: 0 – 3 V (con entrada de 9 V)
• Distorsión: < 1% (a 1 kHz)
• Planitud: ±0.05 dB (1 Hz – 100 kHz)

Onda Cuadrada

• Amplitud: 8 V (sin carga a 9 V)
• Tiempo de subida: < 50 ns (a 1 kHz)
• Tiempo de caída: < 30 ns (a 1 kHz)
• Simetría: < 5% (a 1 kHz)

Onda Triangular

• Amplitud: 0 – 3 V (a 9 V)
• Linealidad: < 1% (hasta 100 kHz)
• Corriente: 10 mA

Características Físicas

• Dimensiones: 71.78 x 55.33 x 11.15 mm
• Peso: 60 g

Incluye

• 1 Generador de funciones XR2206 (armado)
• 1 Protector acrílico con tornillería

Aplicaciones

• Pruebas de circuitos electrónicos
• Laboratorios educativos
• Desarrollo y prototipado
• Generación de señales de referencia
