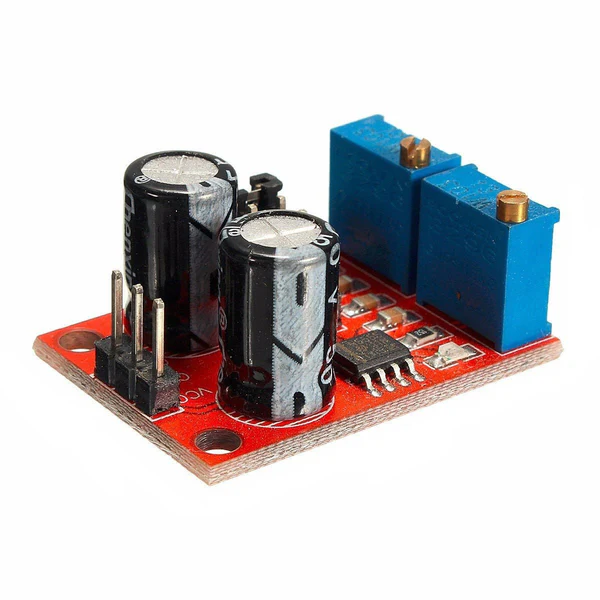

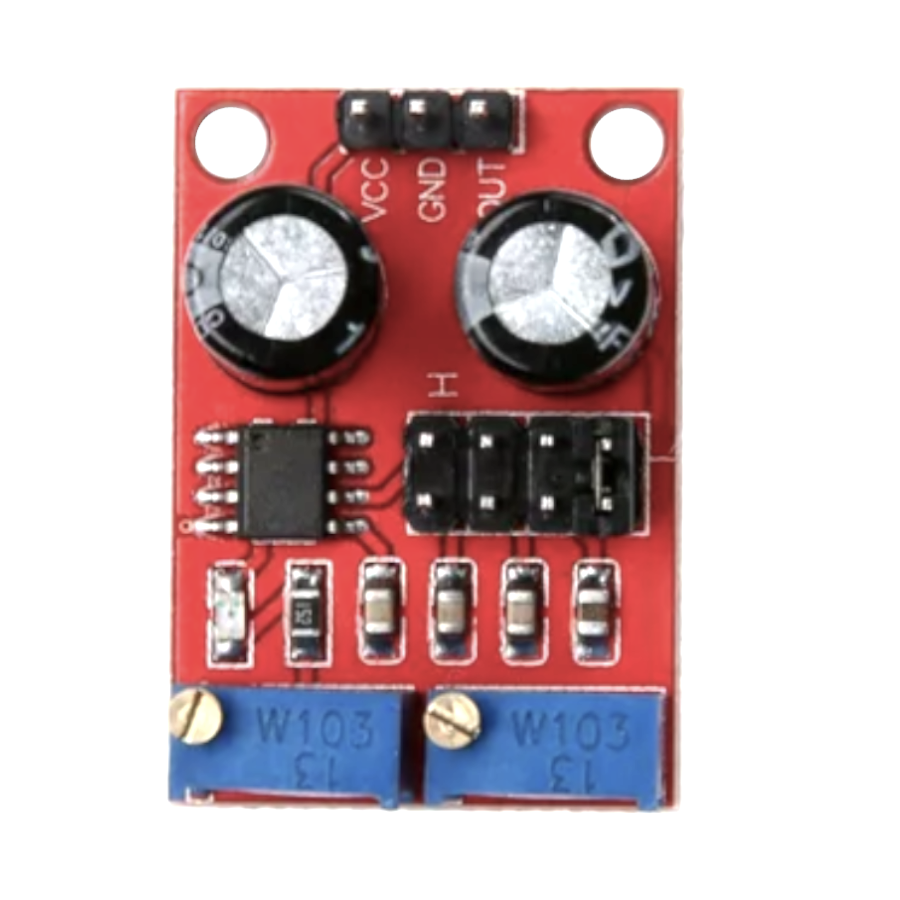

Módulo Generador de Pulsos NE555 – Temporizador y Generador de Onda Cuadrada

El módulo generador de pulsos NE555 es un circuito basado en el temporizador NE555, diseñado para generar señales de onda cuadrada con frecuencia y ciclo de trabajo ajustables. Es ideal para aplicaciones de temporización, generación de señales de prueba, control de motores y circuitos de conmutación. Su diseño compacto y facilidad de uso lo hacen una herramienta esencial en proyectos electrónicos y experimentos de laboratorio.

Características Principales:

• Genera señales de onda cuadrada con frecuencia ajustable.
• Compatible con señales TTL (0V – VCC).
• Dos potenciómetros de ajuste para frecuencia y ciclo de trabajo.
• Indicador LED que muestra el funcionamiento del módulo.
• Fácil integración con microcontroladores y circuitos electrónicos.

Especificaciones Técnicas:

• Chip principal: NE555
• Tensión de operación: 5V – 12V DC
• Consumo de corriente: ≤ 15 mA (dependiendo de la frecuencia de salida)
• Frecuencia de salida: Aproximadamente de 1Hz a 200kHz (ajustable)
• Ciclo de trabajo (Duty Cycle): Ajustable mediante potenciómetros
• Forma de onda de salida: Onda cuadrada
• Amplitud de la señal de salida: Aproximadamente igual a la tensión de alimentación
• Salidas: Señal TTL compatible (0V – VCC)
• Conectores: Pines de 3 pines para alimentación y salida de señal
• Dimensiones aproximadas: 32 mm x 23 mm x 12 mm

Aplicaciones:

• Generación de señales de reloj para microcontroladores.
• Circuitos de prueba y depuración.
• Generación de pulsos PWM.
• Control de intensidad de LED y velocidad de motores.
• Dispositivos de conmutación.
