Módulo LM2596 Regulador de voltaje step down.

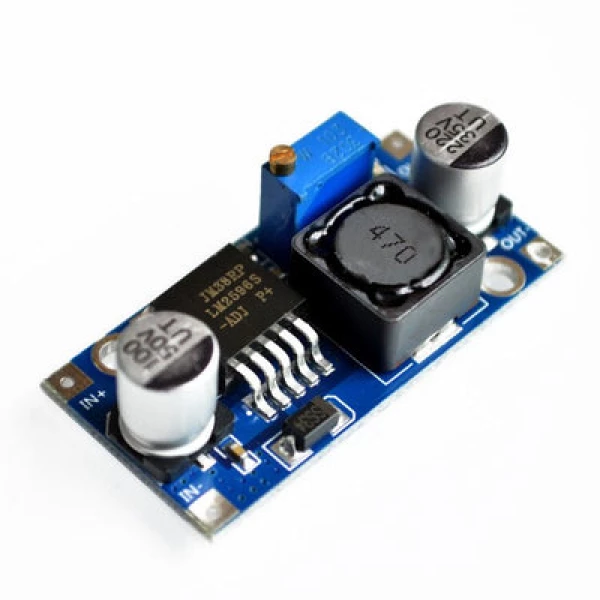

Módulo Convertidor DC-DC Buck LM2596

El LM2596 es un circuito integrado monolítico diseñado para facilitar y simplificar la creación de fuentes de alimentación conmutadas tipo Buck. Este módulo es capaz de manejar una corriente de hasta 3 A, ofreciendo una excelente regulación de línea y un bajo voltaje de rizado, lo que lo hace ideal para proyectos con microcontroladores como Arduino, PICs, Raspberry Pi, fuentes de voltaje variable, drivers para LEDs, entre otros.

Nota: El Trimpot es virgen, por lo que debe ajustarse para que el regulador comience a funcionar. Es de regulación lenta, por lo que se debe mover con cuidado para evitar daños.

Características:

• Tipo: Convertidor DC-DC Buck
• Modelo: LM2596
• Voltaje de entrada: 4 a 35 V
• Voltaje de salida: 2 a 30 V
• Corriente de salida: Máx. 3 A (2.5 A recomendado; usar disipador para corrientes mayores a 2 A)
• Potencia de salida: 25 W
• Eficiencia de conversión: 92%
• Frecuencia de trabajo: 150 KHz
• Protección contra cortocircuitos: Sí (hasta 5 A)
• Protección limitadora de corriente: Sí
• Protección frente a inversión de polaridad: No
• Ripple en la salida: 30 mV (máx., 20M bandwidth)
• Temperatura de funcionamiento: -45 °C a +85 °C

Ventajas:

• Reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación.
• Permite regular un voltaje a partir de una fuente de alimentación con un voltaje mayor.
• Alta eficiencia de conversión para optimizar el consumo energético.

Aplicaciones:

• Fuentes de alimentación reguladas.
• Proyectos con microcontroladores como Arduino y Raspberry Pi.
• Drivers para LEDs y otros dispositivos electrónicos.
• Fuentes de alimentación para circuitos electrónicos diversos.

Ejemplo de uso:

Con una fuente de alimentación de 12 V, puedes regular el voltaje a 5 V, 3.3 V, 2.2 V, entre otros, para adaptarlo a las necesidades de tu proyecto.
