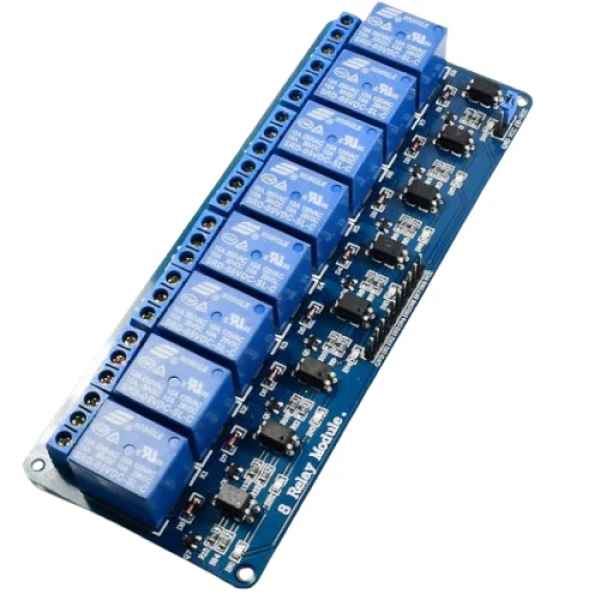

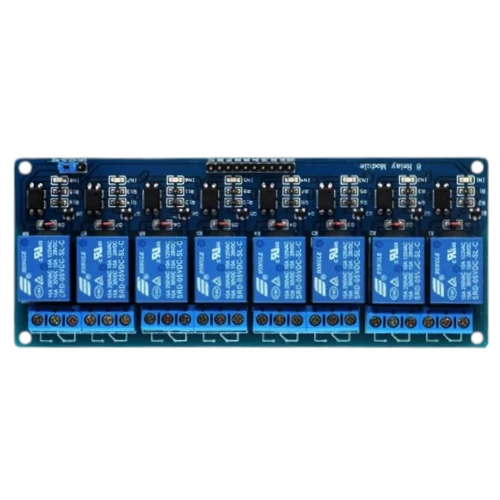

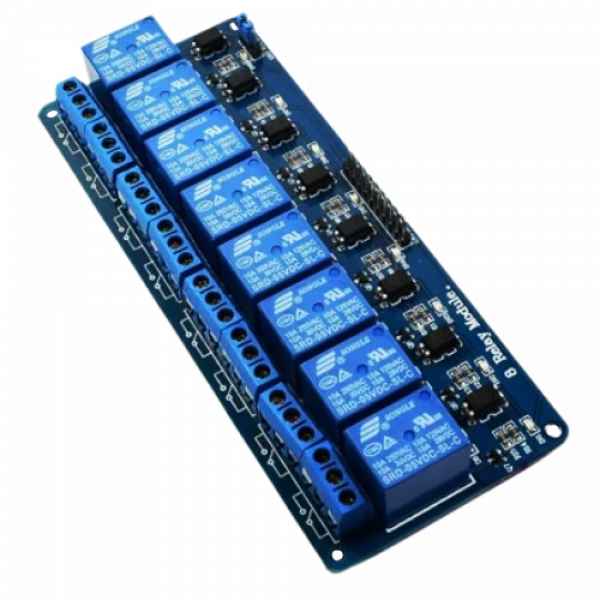

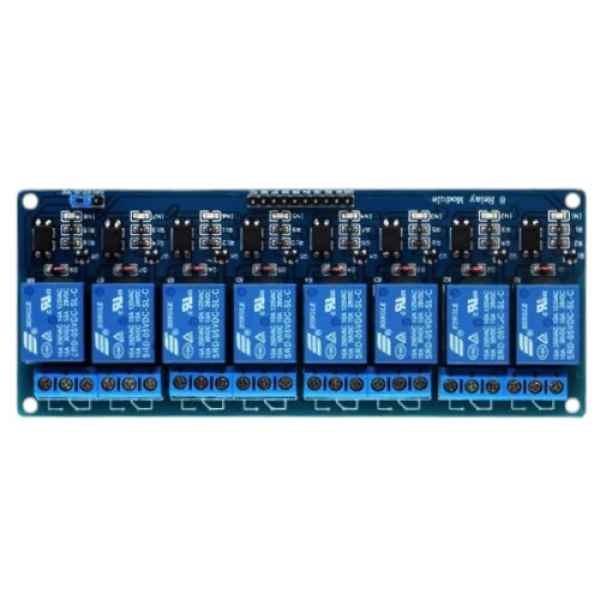

Este módulo relevador de 8 canales es ideal para proyectos mecatrónicos, automatización y control de cargas de alto voltaje. Su diseño robusto permite controlar dispositivos de hasta 250V AC o 30V DC a 10 A por canal. Integra optoacopladores para aislar la etapa de control, garantizando mayor seguridad y estabilidad en tus sistemas.
Especificaciones Técnicas
Voltaje de entrada: 5V
Voltaje de control: 0V (disparo bajo)
Voltaje de salida: 250V AC o 30V DC
Corriente de salida: 10A por canal
Peso total: 109.2 g
Dimensiones: 13.9 x 5.7 x 1.9 cm
Características del Relevador
Resistencia de aislamiento: 100MΩ @ 500VDC
Fuerza dieléctrica: 1500VAC entre contactos y bobina, 1000VAC entre contactos abiertos
Tiempo de activación: ≤10ms
Tiempo de liberación: ≤10ms
Humedad operativa: Hasta 85% RH (20°C)
Temperatura de operación: -40°C a +85°C (Clase B) / hasta +105°C (Clase F)
Resistencia al choque: 98 m/s² funcional, 980 m/s² destructivo
Resistencia a vibraciones: 10Hz~55Hz, amplitud 1.5 mm
Peso de cada relevador: Aprox. 9 g
Tipo de encapsulado: Sellado
Incluye terminales de tornillo para una conexión segura y confiable. Perfecto para sistemas automatizados, domótica, control industrial y proyectos Arduino.
