NE555 Temporizador

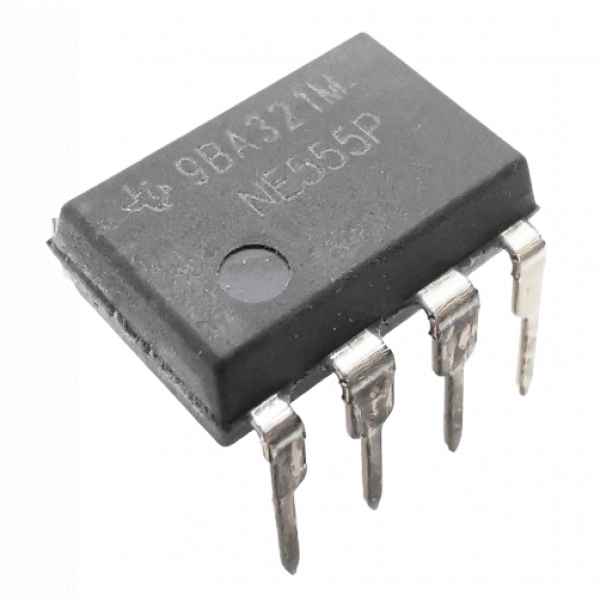

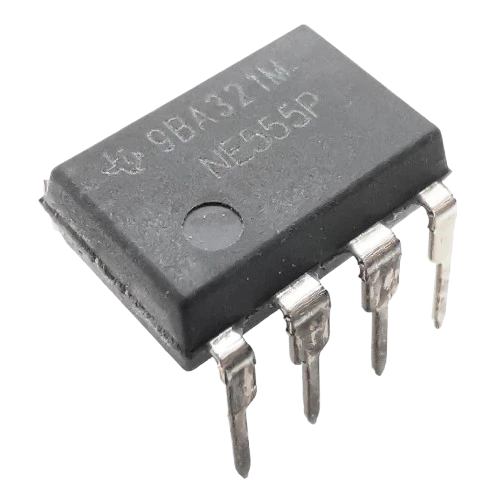

El NE555 es un circuito integrado altamente estable, diseñado para generar pulsos de temporización con gran precisión. Se puede utilizar en modo astable como oscilador o en modo monoestable como temporizador. Su rango de temporización varía desde microsegundos hasta horas, lo que lo hace extremadamente versátil.

Características:

• Voltaje de alimentación: 4.6V – 16V DC.
• Corriente de entrada: 100 mA.
• Corriente de salida: 200 mA.
• Temperatura de trabajo: 0°C a 70°C.
• Dimensiones: 8.5 mm x 6.5 mm x 5.3 mm.
• Peso: 0.8 g.
• Modos de operación: Astable y Monoestable.
• Tiempo de temporización: Desde microsegundos hasta horas.
• Ciclo de trabajo ajustable.
• Compatible con niveles de lógica TTL.
• Alta estabilidad térmica: variación menor a 0.005% por °C.
• Configuraciones: Normalmente encendido y normalmente apagado.

Aplicaciones:

• Generación de pulsos y retardos de tiempo.
• Osciladores y generadores de señal PWM.
• Temporizadores de precisión en circuitos electrónicos.
• Control de motores y luces intermitentes.
• Alarmas y sistemas de automatización.

El NE555 es uno de los circuitos más utilizados en electrónica, gracias a su versatilidad, bajo costo y facilidad de implementación en diversas aplicaciones.

Modos de operación del NE555

1. Modo Monoestable (Temporizador de un solo disparo)
   • En esta configuración, el 555 actúa como un temporizador que genera un único pulso de salida cuando recibe un disparo en su entrada.
   • Se utiliza para generar retardos de tiempo, detección de bordes o para aplicaciones en las que se requiere una señal de duración específica.
   • La duración del pulso de salida está determinada por la resistencia y el condensador conectados externamente:

1. • Ejemplo de aplicación: retardos en sistemas de encendido automático o en pulsadores sin rebote.

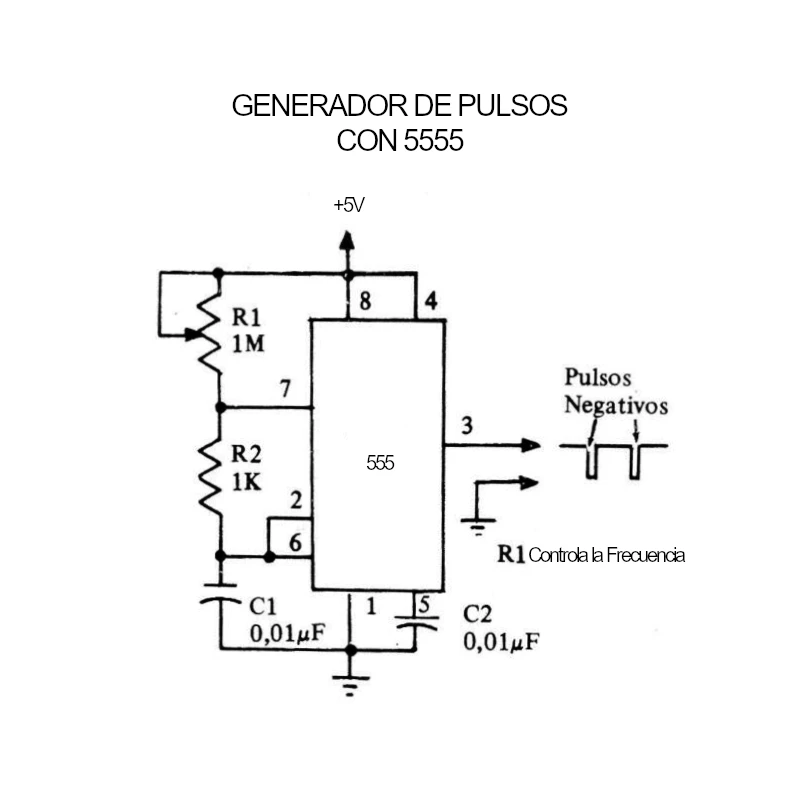

2. Modo Astable (Oscilador)
   • En este modo, el 555 funciona como un generador de onda cuadrada sin necesidad de una señal de disparo externa.
   • Produce una señal de salida con un ciclo de trabajo definido por los valores de los resistores y el condensador conectados.
   • La frecuencia de oscilación está determinada por la ecuación:

​

1. • Se utiliza en aplicaciones como generadores de reloj, moduladores PWM, y parpadeo de luces LED.
2. Modo Biestable (Flip-Flop de dos estados)
   • En este modo, el 555 funciona como un interruptor digital que cambia entre dos estados estables (alto y bajo).
   • Se utiliza para memorizar un estado hasta que una nueva señal lo cambie.
   • En este caso, las entradas de disparo y reinicio controlan directamente la salida sin depender de componentes de temporización.
   • Ejemplo de aplicación: almacenamiento de información en sistemas lógicos o sistemas de control.
