Sensor de nivel flotador horizontal.

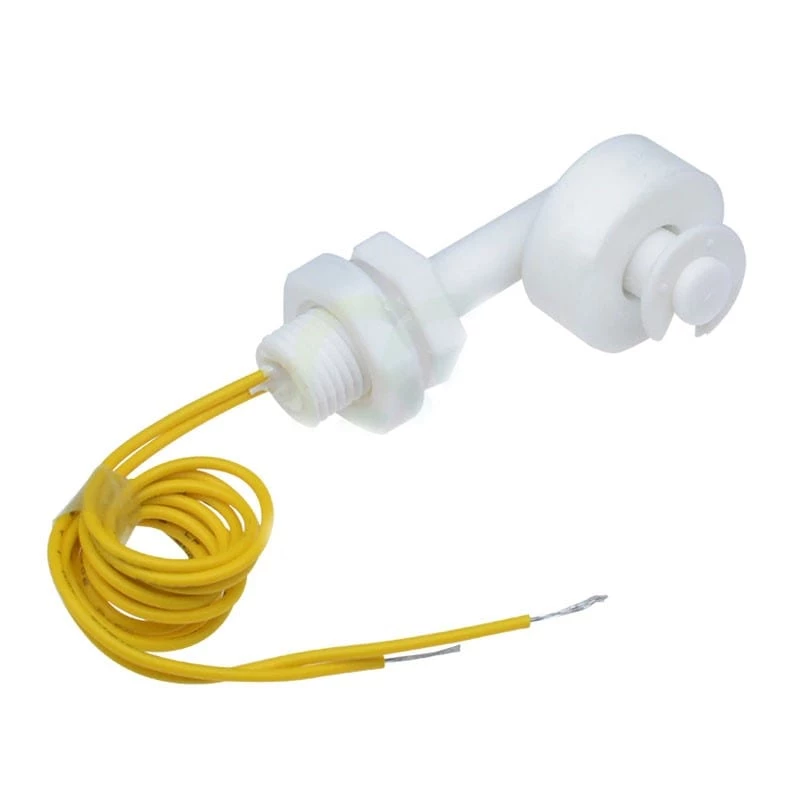

Sensor de Nivel Flotador Horizontal

El sensor de nivel de flotador horizontal es un dispositivo diseñado para detectar el nivel de líquidos en depósitos, tanques y sistemas de almacenamiento. Funciona mediante un interruptor de láminas magnético contenido en una barra guía, que se activa con el movimiento de un flotador magnético. A medida que el nivel del líquido sube o baja, el imán en el flotador cambia la posición del interruptor, permitiendo detectar niveles altos o bajos con precisión.

Este sensor es ideal para aplicaciones en sistemas de control de nivel de agua, sistemas de bombeo, automatización industrial y monitoreo de líquidos. Su diseño con aislamiento eléctrico y protección a prueba de agua garantiza un funcionamiento seguro sin riesgo de cortocircuitos.

Características Principales:

• Detección precisa del nivel de líquidos mediante un flotador magnético.
• Aislamiento eléctrico a prueba de agua para mayor seguridad.
• Compatible con microcontroladores como Arduino, PIC, PLCs y otros sistemas digitales.
• Fácil instalación horizontal en la pared de tanques o depósitos.
• Durabilidad y resistencia gracias a su construcción en polímero y PP.

Especificaciones Técnicas:

• Modelo: CS-CO058
• Material: Polímero y PP
• Potencia máxima: 10W
• Voltaje de operación: Hasta 100V DC/AC
• Corriente de conmutación: Hasta 0.5A
• Corriente de carga: Hasta 1.0A
• Tensión de ruptura: Hasta 220V DC/AC
• Resistencia de aislamiento: > 10MΩ
• Rango de temperatura: -10°C a 85°C

Conexión y Uso:

• Funciona como un interruptor digital, activándose cuando el flotador alcanza un nivel determinado.
• Se conecta a una entrada digital con su respectiva resistencia pull-up o pull-down.
• Puede integrarse fácilmente en sistemas de control y monitoreo de líquidos.

Aplicaciones:

• Control de nivel de líquidos en tanques y depósitos.
• Automatización de sistemas de bombeo para evitar desbordes o niveles bajos.
• Monitoreo de líquidos en industrias, laboratorios y sistemas agrícolas.
• Protección contra sobrellenado en sistemas de almacenamiento.

Nota:

Este sensor no mide el nivel exacto de líquido, sino que detecta si el nivel ha alcanzado un punto específico. Para su correcto funcionamiento, se recomienda instalarlo en una posición fija y asegurarse de que el flotador pueda moverse libremente.
