74155 74LS155 TTL Demultiplexor y decodificador de 2 a 4 líneas con salidas.

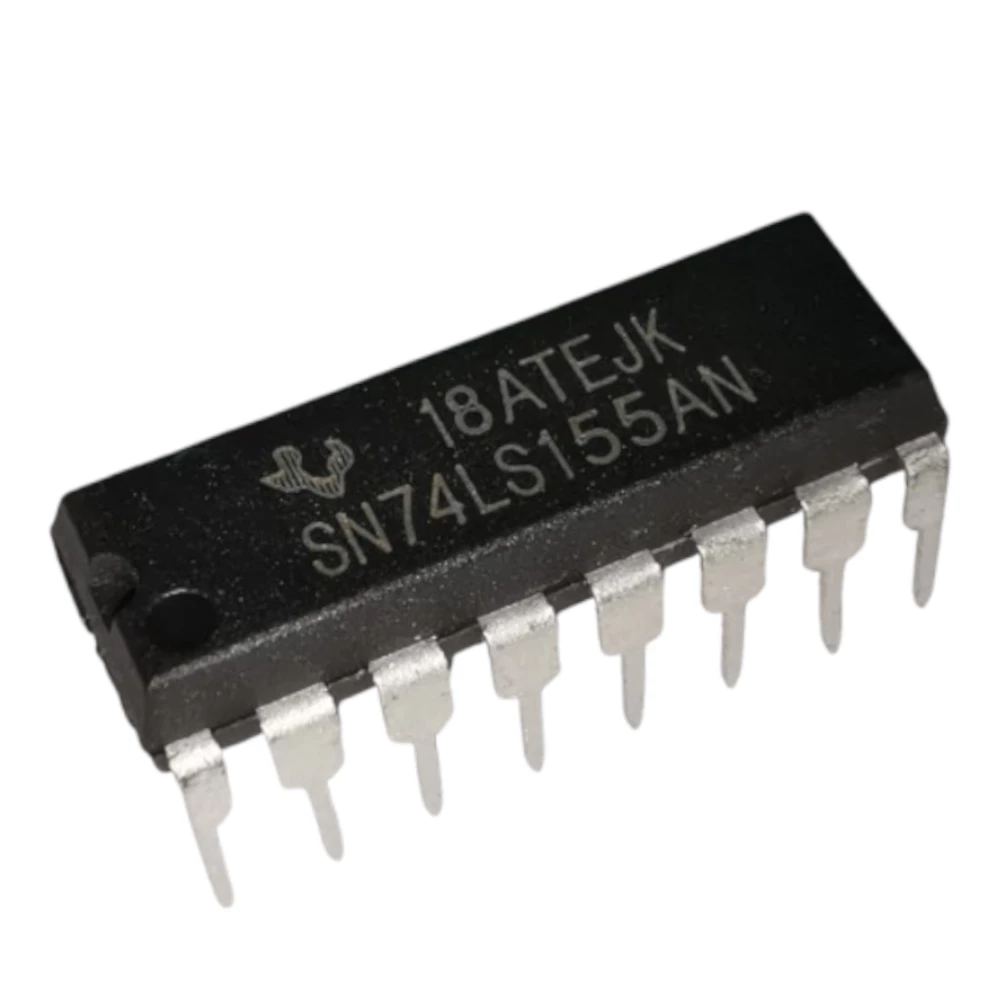

74LS155 / 74155 Decodificador y Demultiplexor 2 a 4 Líneas

El 74LS155 es un decodificador/demultiplexor dual 1 de 4 de alta velocidad. Dispone de dos decodificadores independientes, cada uno con dos entradas de dirección comunes y entradas de habilitación separadas.

• Decodificador «A»: Tiene una entrada activa en ALTO y otra en BAJO.
• Decodificador «B»: Tiene dos entradas de habilitación activas en BAJO.

Si se cumplen las condiciones de habilitación, una de las salidas de cada decodificador será BAJA, según lo seleccionado por las entradas de dirección.

Características:

• Familia lógica: TTL LS (Low Power Schottky).
• Tipo de circuito: Decodificador/Demultiplexor.
• Configuración de líneas: 2 a 4.
• Voltaje de operación: 4.75V a 5.25V.
• Encapsulado: DIP de 16 pines.
• Temperatura de operación: 0°C a 70°C.
• Protección ESD: > 3500V.
• Capacidad de demultiplexación para datos verdaderos o complementarios.
• Entradas de dirección comunes para ambos decodificadores.
• Proceso Schottky para mayor velocidad y menor consumo.

Aplicaciones:

• Decodificación de direcciones en memoria y microprocesadores.
• Enrutamiento de señales en circuitos digitales.
• Selección de dispositivos periféricos en sistemas embebidos.
• Demultiplexación de datos en sistemas de comunicación.
