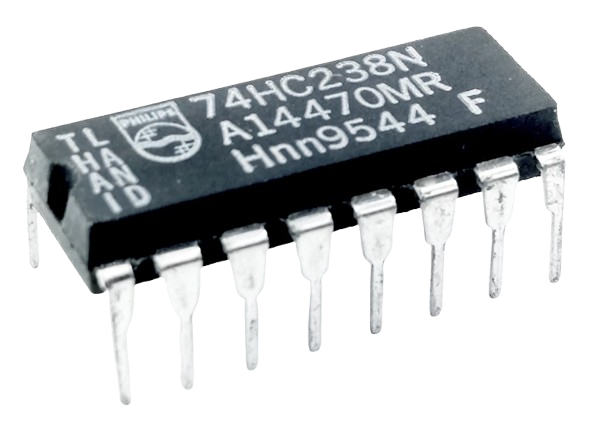

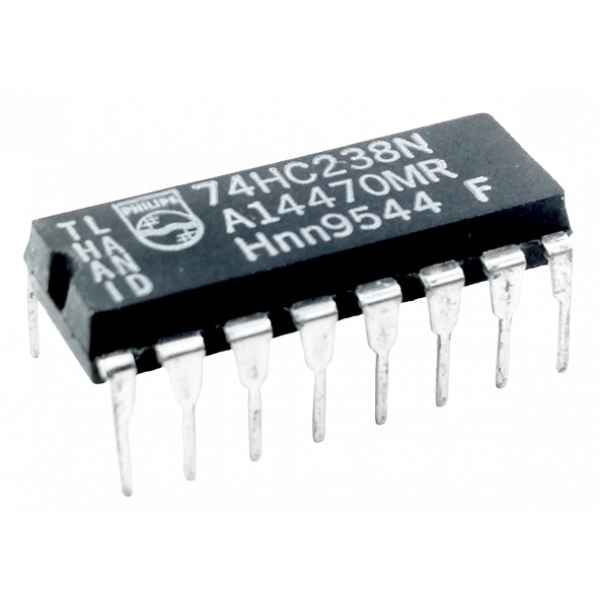

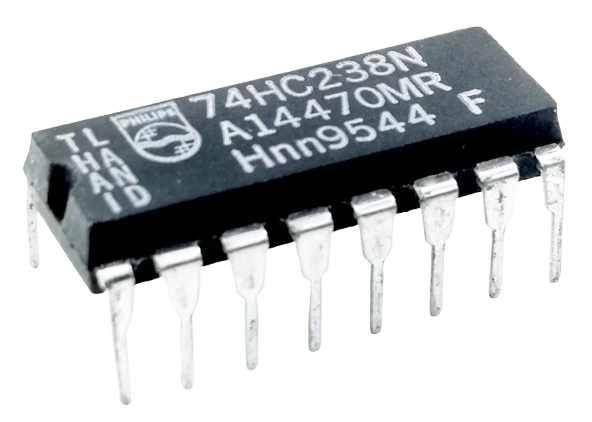

74238 74HC238 Decodificador/demultiplexor.

Los decodificadores 74HC238 aceptan tres entradas de direcciones ponderadas binarias (A0, A1, A2) y cuando está habilitado, proporciona 8 salidas ALTAS activas mutuamente excluyentes (Y0 a Y7). Cuenta con tres entradas de habilitación: dos BAJO activo (E1 y E2) y uno activo ALTO (E3). Cada salida será BAJA a menos que E1 y E2 sean BAJAS y E3 sea ALTA. Esta función de habilitación múltiple permite una fácil expansión en paralelo del “238” a 1 a 32 (5 líneas a 32 líneas) decodificador con solo cuatro circuitos integrados “238” y un inversor. El “238” se puede utilizar como un demultiplexor de ocho salidas usando una de las entradas activas de habilitación BAJA como los datos entrada y las entradas de habilitación restantes como luces estroboscópicas. Las entradas de habilitación no utilizadas deben vinculados permanentemente a su estado activo ALTO o BAJO apropiado.

Características
Capacidad de demultiplexación.
Habilitación de múltiples entradas para una fácil expansión.
Ideal para decodificación de selección de chip de memoria.
Salidas activas ALTAS mutuamente excluyentes.
Múltiples opciones de paquetes.
Especificado de −40 °C a +85 °C y de −40 °C a +125 °C.
Cumple con la norma JEDEC no. 7A.
Protección ESD:
HBM JESD22-A114E supera los 2000 V.
MM JESD22-A115-A supera los 200 V.
