7442 74LS42 Decodificador BCD a décimal de 4 a 10 líneas.

7442 – Decodificador BCD a Décimal de 4 a 10 Líneas

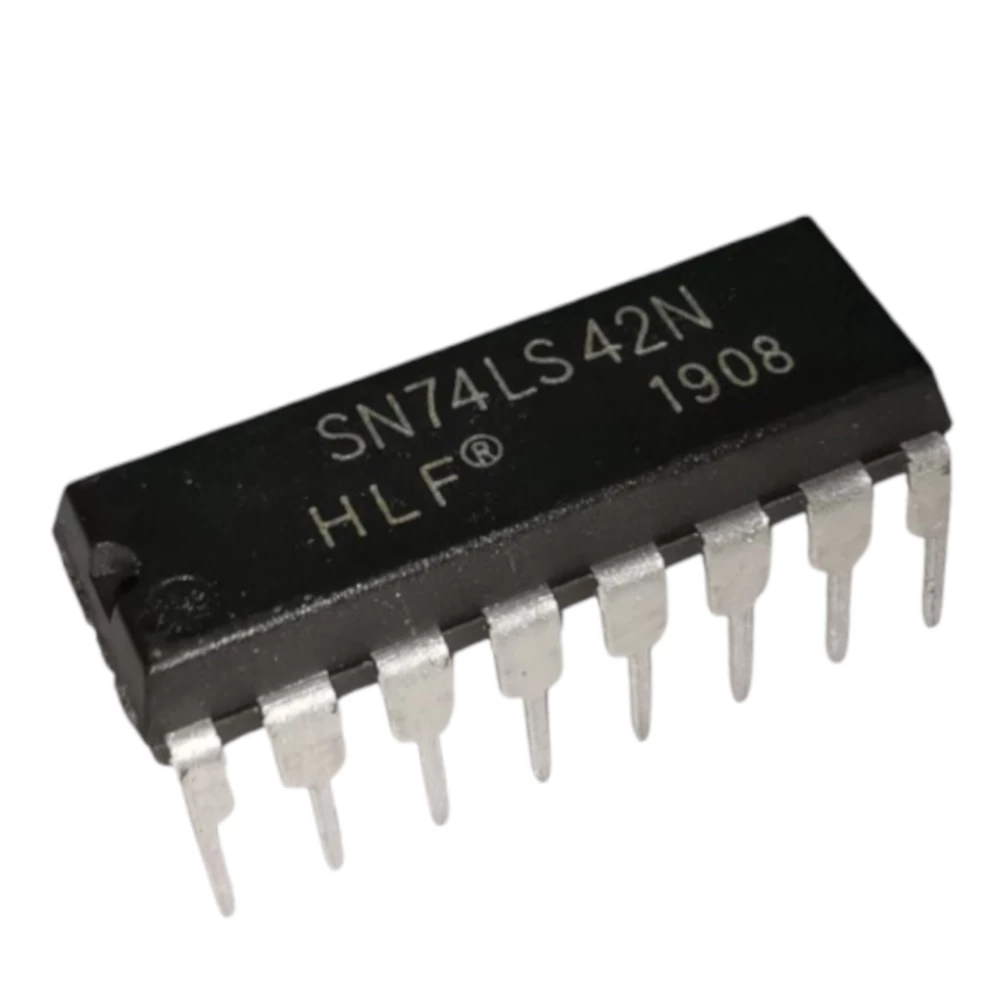

El 74LS42 es un decodificador BCD a decimal de 4 a 10 líneas que emplea ocho inversores y diez compuertas NAND de 4 entradas. Este circuito se utiliza para convertir una entrada de código BCD (Código Decimal Codificado en Binario) en una salida decimal correspondiente, activando una de las 10 salidas en función del valor de las entradas. El decodificador asegura que todas las salidas permanezcan fuera para cualquier condición de entrada no válida, lo que garantiza una operación segura y confiable. Está diseñado para ser compatible con la mayoría de los circuitos lógicos TTL de bajo nivel.

Características

• Familia: LS
• Tipo lógica del circuito: BCD a Decimal
• Número de salidas: 10
• Tensión de alimentación mínima: 4.75 V
• Tensión de alimentación máxima: 5.25 V
• Temperatura de operación mínima: 0°C
• Temperatura de operación máxima: 70°C
• Encapsulado: DIP
• Número de pines: 16

Aplicaciones

• Conversión de señales BCD a salidas decimales.
• Decodificadores de señales en sistemas de control.
• Uso en displays de 7 segmentos y otras aplicaciones numéricas.
• Proyectos electrónicos que requieren decodificación de valores BCD en sistemas binarios.

Este decodificador es ideal para aplicaciones que involucren señales BCD, convirtiéndolas en representaciones decimales, muy útil en proyectos de visualización o control de señales numéricas.
