7432 74LS32 Compuerta lógica OR.
Hay existencias
- Tipo: TTL
- Familia: LS
- Tipo de lógica: OR/Lógica directa
- Voltaje de operación: 5.25 V a 4.75 V
- Corriente: 8 mA
- Rango de temperatura de trabajo: 75 °C a 0 °C
K0335
$10.00 $15.00 IVA incluido
Hay existencias
Crédito sujeto a aprobación.
¿Tienes dudas? Consulta nuestra Ayuda.
7432 74LS32 – Compuerta Lógica OR

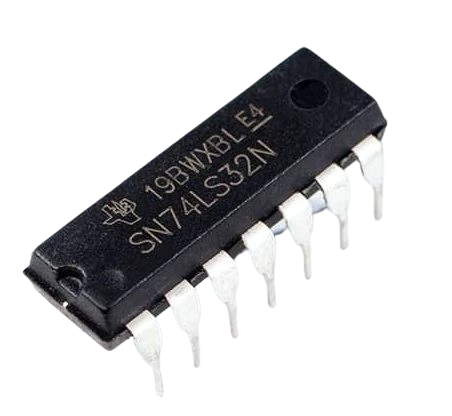

El 74LS32 es un circuito integrado con encapsulado DIP de 14 pines, que contiene cuatro compuertas OR de dos entradas. La compuerta OR implementa la disyunción lógica, es decir, su salida será alta (1) si al menos una de las entradas es alta (1). Si ambas entradas son bajas (0), la salida será baja (0).
Especificaciones Técnicas
- Tipo: TTL
- Familia: LS
- Tipo de lógica: OR/Lógica directa
- Voltaje de operación: 5.25 V a 4.75 V
- Corriente: 8 mA
- Rango de temperatura de trabajo: 75 °C a 0 °C
- Número de entradas por compuerta: 2
- Número de salidas por compuerta: 1
- Número de compuertas: 4
- Número de pines: 14
- Tipo de encapsulado: DIP
Tabla de Verdad
| Entrada A | Entrada B | Salida Y |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
Aplicaciones
- Generación de funciones lógicas en circuitos digitales
- Implementación de sumadores y comparadores lógicos
- Reducción de ruido en sistemas digitales
- Implementación en sistemas de control y procesamiento de señales
El 74LS32 es una opción confiable y eficiente para realizar operaciones OR en diversas aplicaciones de lógica digital.
