Controlador LED MAX7219.

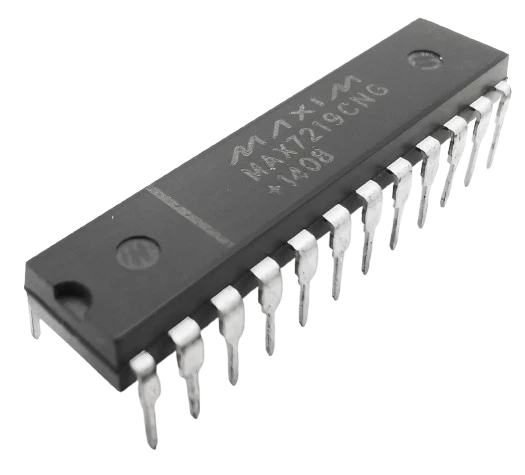

MAX7219 – Controlador de Pantalla LED

El MAX7219 es un controlador de pantalla LED con interfaz serie compacta que facilita la conexión entre microprocesadores (MCU/PS) y diferentes tipos de pantallas LED, como:

• Displays numéricos de 7 segmentos (hasta 8 dígitos).
• Matrices de LED de 8×8 (hasta 64 LEDs individuales).
• Indicadores gráficos de barras.

Características:

• Dígitos controlables: 8 dígitos o 64 LEDs individuales.
• Tipo de interfaz: Cátodo común.
• Interfaz de comunicación: Serial de 4 hilos (SPI-like).
• Voltaje de alimentación: 4V – 5.5V.

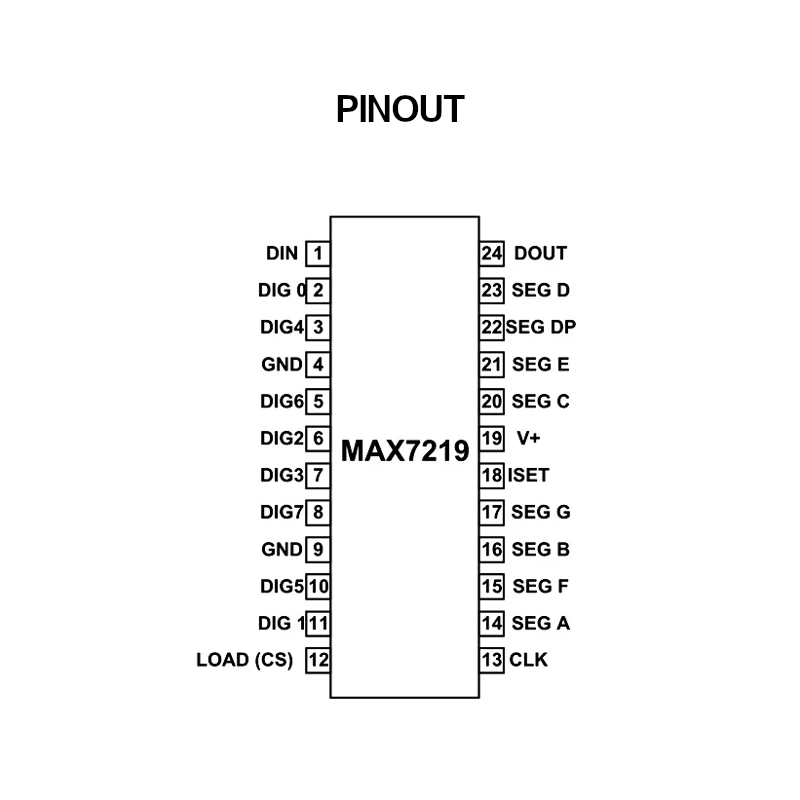

• Número de pines: 24.
• Temperatura de operación: 0°C a +70°C.
• Encapsulado: DIP-24.

Funciones Destacadas:

Decodificación BCD para displays numéricos.
Memoria RAM estática (8×8) para almacenar los datos de los LEDs.
Multiplexado de escaneo y controladores de segmentos y dígitos integrados.
Sólo necesita una resistencia externa para ajustar la corriente de los LEDs.
Actualización de pantalla sin necesidad de reescribir toda la memoria.
Modo de decodificación configurable para cada dígito (BCD o sin decodificar).

Aplicaciones:

• Relojes digitales.
• Tableros de puntuación.
• Paneles de indicadores LED.
• Matrices de LED programables.
• Instrumentación y visualización de datos.

El MAX7219 es una opción popular para manejar múltiples LEDs con un mínimo de pines de control, facilitando la implementación en proyectos de Arduino, ESP32, Raspberry Pi y otros sistemas embebidos.
