MAX232 Interfaz de Comunicación RS232

El MAX232 es un controlador/receptor dual diseñado para la conversión de señales entre los niveles RS232 y TTL/CMOS. Este dispositivo incluye un generador de voltaje capacitivo, lo que le permite generar los niveles de voltaje requeridos por el estándar TIA/EIA-232-F a partir de una única fuente de alimentación de 5V.

Cuenta con dos transmisores y dos receptores, lo que permite convertir señales TTL/CMOS a RS232 y viceversa. Además, soporta una velocidad de transmisión de hasta 120 kbps y es capaz de manejar entradas de hasta ±30V.

Características:

• Tipo de Dispositivo: Transceptor RS232.
• Interfaz: RS232.
• Voltaje de alimentación: 5V.
• Corriente de operación: 8mA.

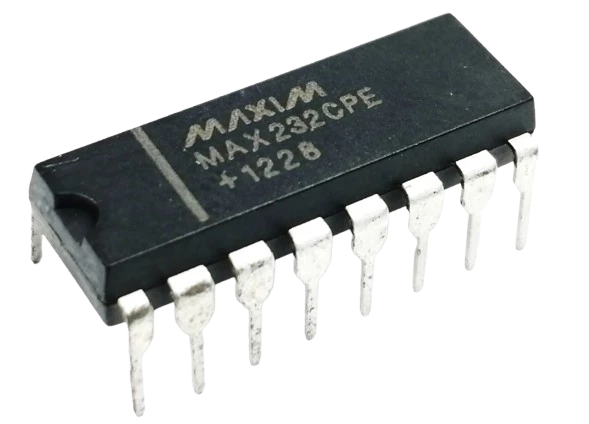

• Tipo de Encapsulado: DIP de 16 pines.
• Conversión: Niveles TTL/CMOS a RS232 y viceversa.
• Número de Drivers RS232: 2.
• Velocidad de transmisión: 120 kbps.
• Rango de temperatura de operación: 0 °C a +70 °C.

Este circuito integrado es ampliamente utilizado en la conversión de señales seriales para la comunicación entre microcontroladores y computadoras u otros dispositivos compatibles con RS232.
