LM3914 Controlador de barra gráfica.

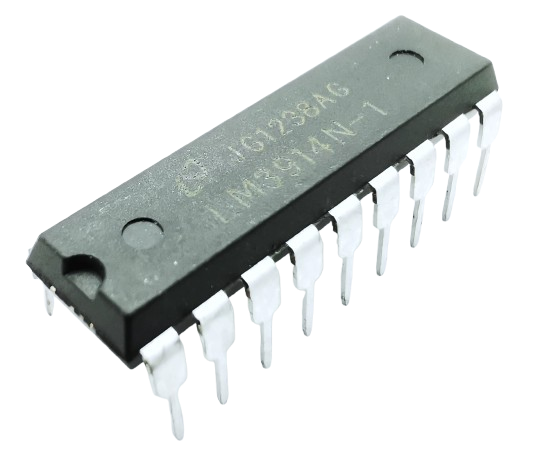

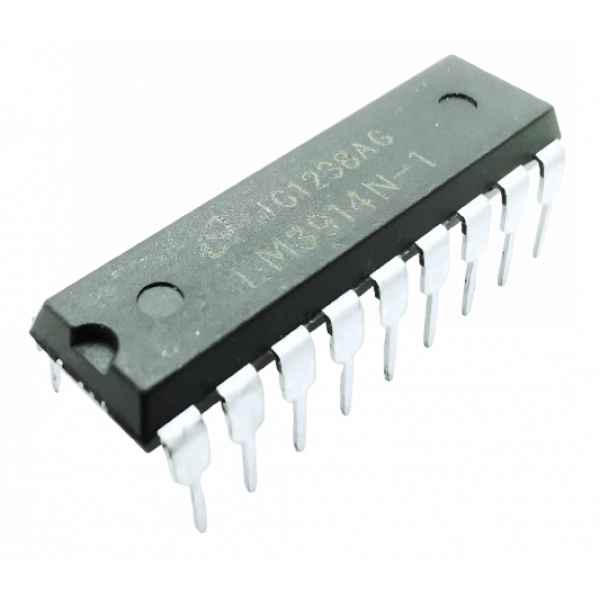

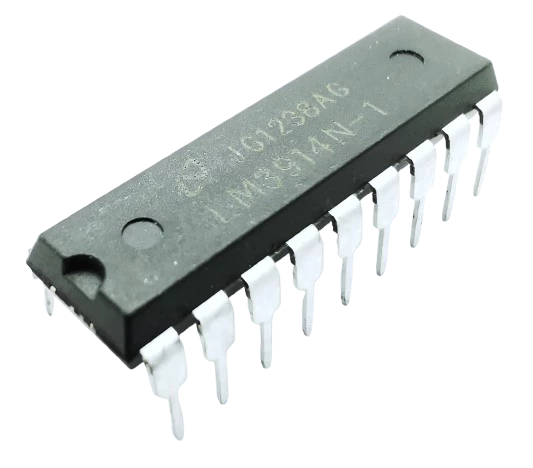

LM3914 – Controlador de Barra Gráfica

El LM3914 de National Semiconductor es un indicador de barra o punto móvil diseñado para accionar hasta 10 LEDs a partir de una señal de entrada analógica. Su funcionamiento permite representar visualmente el nivel de tensión de entrada, encendiendo un solo LED en modo punto móvil o varios LEDs de manera proporcional en modo barra móvil.

Gracias a su diseño lineal y su facilidad de uso, el LM3914 es ideal para aplicaciones de monitoreo de niveles de voltaje, indicadores de carga de batería, vúmetros de audio y otros sistemas de medición visual.

Características

• Tipo de control de atenuación: Análogo.
• Tipo de salida: Lineal.
• Número de salidas: 10.
• Corriente de salida: 30 mA.
• Voltaje de salida: 1.34 V.
• Rango de voltaje de entrada: 3 V – 15 V.
• Rango de temperatura de trabajo: 0°C a 70°C.
• Encapsulado: DIP.
• Número de pines: 18.
