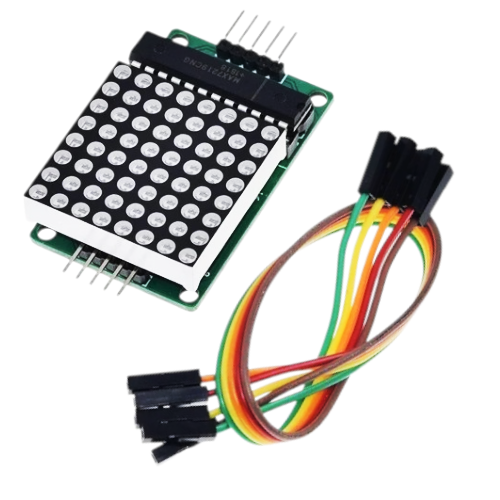

Módulo Matriz LED 8×8 3mm 1088AS Max7219

Descripción

El MAX7219 y MAX7221 son controladores compactos para displays LED de hasta 8 dígitos de 7 segmentos, barras LED o matrices de 8×8. Utilizan una interfaz serial de 3 hilos para comunicarse con microcontroladores, integrando decodificador BCD, multiplexado, drivers de segmentos y memoria interna.

Características

• Control de hasta 8 dígitos de 7 segmentos o 64 LEDs individuales
• Compatible con displays de cátodo común
• Interfaz serial de alta velocidad hasta 10 MHz
• Decodificación Code B configurable por dígito
• Control digital y analógico de brillo
• Registro de apagado de bajo consumo (150 µA)
• Memoria interna 8×8 RAM para almacenamiento de datos
• Modo de prueba que activa todos los LEDs

Especificaciones Técnicas

• Voltaje de alimentación: 4.0 V – 5.5 V
• Corriente máxima por segmento: 40 mA
• Corriente máxima por dígito: 320 mA
• Tipo de display: Cátodo común
• Control de brillo: 16 niveles por PWM interno
• Consumo en apagado: 150 µA
• Frecuencia típica de escaneo: 800 Hz

Interfaz

• Señales: DIN, CLK, LOAD (CS), DOUT
• Comunicación serial de 16 bits
• Posibilidad de conexión en cascada para múltiples displays

APLICACIONES

• Displays de 7 segmentos
• Barras LED
• Matrices LED 8×8
• Controladores industriales
• Medidores de panel
• Sistemas embebidos con microcontrolador

INCLUYE

• 1 x Módulo MAX7219
