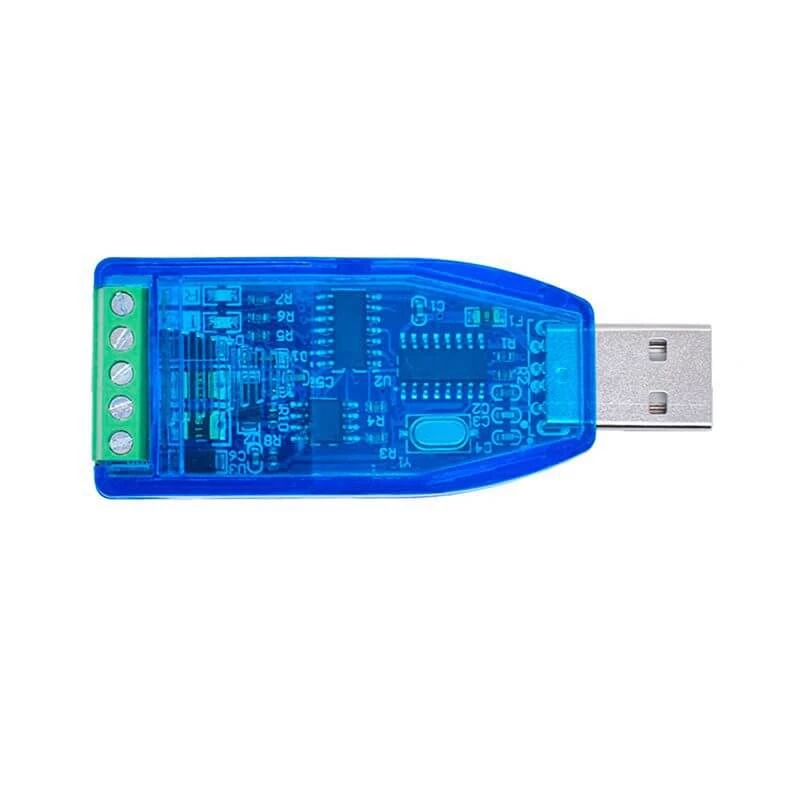

Módulo USB a RS485 Chip CH340 (ZK-U485)
Descripción:
El ZK-U485 es un módulo de conversión de señal de USB a RS485 que utiliza el chip CH340. Este módulo permite la comunicación entre un dispositivo con puerto USB, como una computadora o microcontrolador, y un dispositivo que utiliza el protocolo RS485, que es ampliamente utilizado en comunicaciones industriales y sistemas de automatización. La conversión USB a RS485 es crucial para aplicaciones que requieren largas distancias de transmisión o múltiples dispositivos conectados en una red.
Este módulo es ideal para conectar un microcontrolador o una PC a una red de dispositivos RS485, como sistemas de control industrial, redes de sensores, medidores inteligentes, entre otros. La alta fiabilidad de la comunicación y la capacidad de operar a largas distancias hacen que este módulo sea muy útil en ambientes industriales.
Características:
- Modelo: ZK-U485
- Driver: CH340
- Voltaje de funcionamiento: 5 VDC
- Velocidad de transmisión: 600bps a 115,2 Kbps
- Consumo de energía: 1,5 W
- Bit de datos: 5, 6, 7, 8
- Bit de parada: 1, 1,5, 2
- Distancia máxima: 4000 pies (1200 m) a 19.2 Kbps
- Entrada: USB tipo A
- Salida: RS485
- Baud rate: 115200
- Rango de temperatura: -20 a 65 °C
- Tamaño: 70 x 27 x 13 mm
- Carcasa: ABS Azul transparente

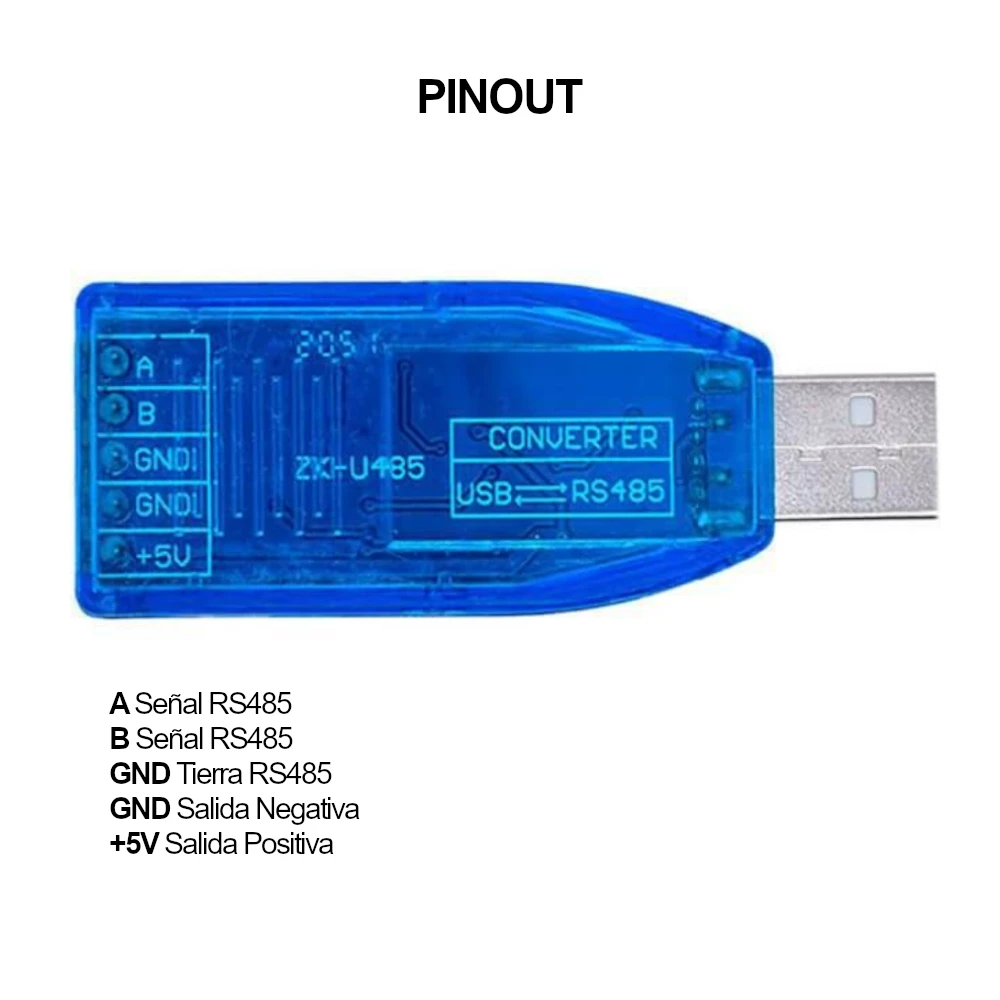

Descripción de los Pines:
- Pin USB (entrada): Conector USB tipo A, que conecta al puerto USB de la PC o microcontrolador.
- Pin RS485 (salida): Los pines A y B corresponden a la comunicación diferencial RS485.
- Pin GND (tierra): Pin de referencia común para el sistema, se conecta a tierra.
- Pin VCC (alimentación): Pin para la alimentación del módulo, que puede ser de 5 VDC.
Ventajas:
- Alta velocidad de transmisión: Soporta una velocidad de transmisión de hasta 115200 bps, lo que permite comunicaciones rápidas y eficientes.
- Distancia de transmisión extendida: Con un alcance de hasta 1200 metros a 19.2 Kbps, es ideal para aplicaciones que requieren comunicación a larga distancia.
- Comodidad de uso: Conecta fácilmente a un puerto USB de una computadora o microcontrolador, eliminando la necesidad de otros convertidores.
- Bajo consumo de energía: Su consumo de solo 1.5 W permite una implementación eficiente de energía en proyectos de largo plazo.
- Temperatura de operación amplia: Operación en un rango de temperatura de -20°C a 65°C, lo que lo hace apto para entornos industriales severos.
Aplicaciones:
- Control de sistemas industriales: Usado en sistemas de automatización y control de maquinaria a través de RS485.
- Redes de sensores: Perfecto para conectar sensores y dispositivos a una PC o microcontrolador para recolección de datos.
- Sistemas de monitoreo remoto: Ideal para implementar sistemas de monitoreo a larga distancia.
- Medidores inteligentes y sistemas de energía: Conecta medidores a una red central para monitoreo de energía y consumo.
- Automatización de edificios: En sistemas de automatización de edificios donde se emplea RS485 para la comunicación entre dispositivos.
El módulo ZK-U485 es una solución confiable y eficiente para convertir señales USB en RS485, lo que permite su integración en una variedad de aplicaciones industriales y comerciales. Con sus características como alta velocidad de transmisión, largo alcance y bajo consumo de energía, este módulo es ideal para proyectos que requieren comunicación en redes RS485, desde monitoreo de sensores hasta sistemas de control industrial.
