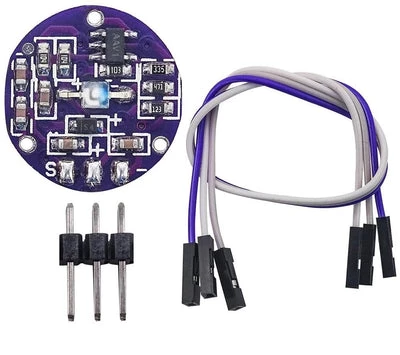

Sensor de pulso cardíaco XD58C Ritmo XD-58C.

Sensor de Pulso Cardíaco XD58C Ritmo XD-58C

El sensor de pulso cardíaco XD58C es un módulo diseñado para monitorear la frecuencia cardíaca de manera sencilla y efectiva. Funciona mediante un LED emisor y un sensor receptor de intensidad, detectando la cantidad de luz reflejada por el dedo cuando hay flujo sanguíneo. Esta variación en la luz permite obtener una señal analógica que puede ser procesada por microcontroladores como Arduino para visualizar gráficamente o numéricamente la información.

Características Principales:

• Detección precisa de la frecuencia cardíaca.
• Salida analógica compatible con microcontroladores.
• Fácil integración en proyectos biomédicos y de monitoreo.
• Bajo consumo de energía ideal para dispositivos portátiles.

Especificaciones Técnicas:

• Modelo: XD-58C
• Medición: Pulso cardíaco
• Alimentación: 3.3V ~ 5V
• Consumo de corriente: 4 mA
• Longitud de onda del LED: 609 nm
• Salida: Señal analógica
• Número de pines: 3

Distribución de Pines:

• «+»: VCC (3.3 ~ 5 V)
• «-«: GND (Tierra)
• «S»: Señal de salida analógica

Conexión y Uso:

• Conectar VCC y GND a una fuente de alimentación estable (3.3V o 5V).
• El pin «S» se conecta a una entrada analógica del microcontrolador.
• Procesar la señal con código adecuado para interpretar los valores de pulso.

Aplicaciones:

• Monitoreo de ritmo cardíaco en dispositivos portátiles.
• Proyectos biomédicos con Arduino o Raspberry Pi.
• Dispositivos de fitness y control de salud.
• Investigaciones médicas y experimentos de bioingeniería.

Nota:

Para obtener mediciones más precisas, se recomienda filtrar la señal de salida con algoritmos de procesamiento de señal digital.
