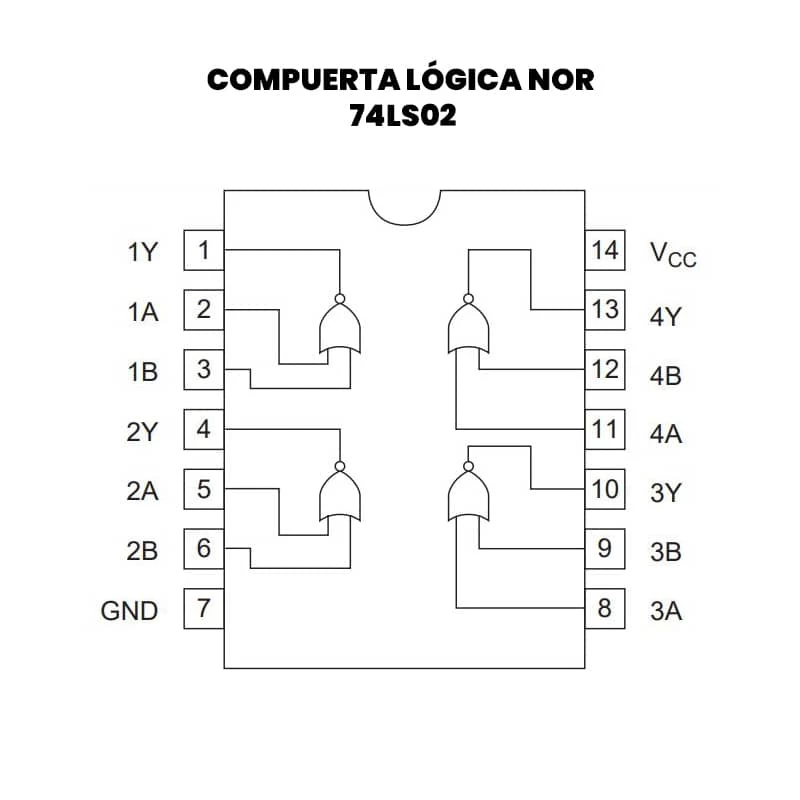

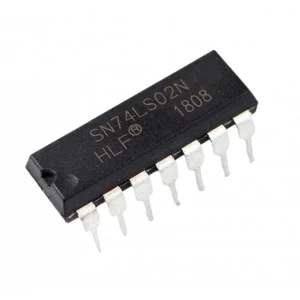

El 74LS02 es un circuito integrado con encapsulado DIP de 14 pines, que contiene cuatro compuertas NOR de dos entradas. La compuerta NOR es una combinación de las compuertas OR y NOT, es decir, su salida será alta (1) solo cuando todas las entradas sean bajas (0). Si alguna de las entradas es alta (1), la salida será baja (0).
Especificaciones Técnicas
Tipo: TTL
Familia: LS
Tipo de lógica: NOR/Lógica inversa
Voltaje de operación: 5.25 V a 4.75 V
Corriente: 8 mA
Rango de temperatura de trabajo: 75 °C a 0 °C
Número de entradas por compuerta: 2
Número de salidas por compuerta: 1
Número de compuertas: 4
Número de pines: 14
Tipo de encapsulado: DIP
Tabla de Verdad
Entrada A
Entrada B
Salida Y
0
0
1
0
1
0
1
0
0
1
1
0
Aplicaciones
Generación de funciones lógicas en circuitos digitales
Implementación de sumadores y comparadores lógicos
Uso en sistemas de control y temporización
Reducción de ruido y protección de señales en sistemas digitales
El 74LS02 es una opción confiable para implementar compuertas NOR en diversas aplicaciones de lógica digital.
