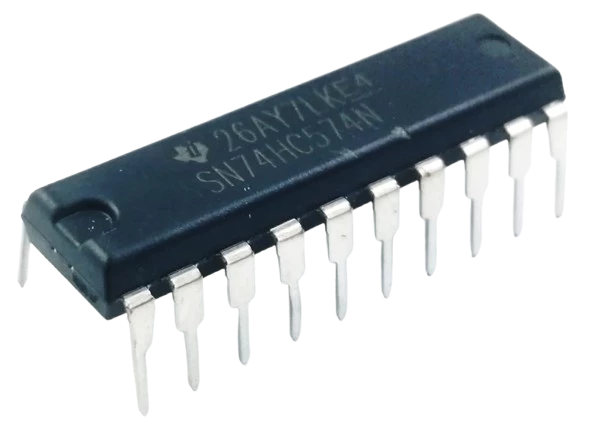

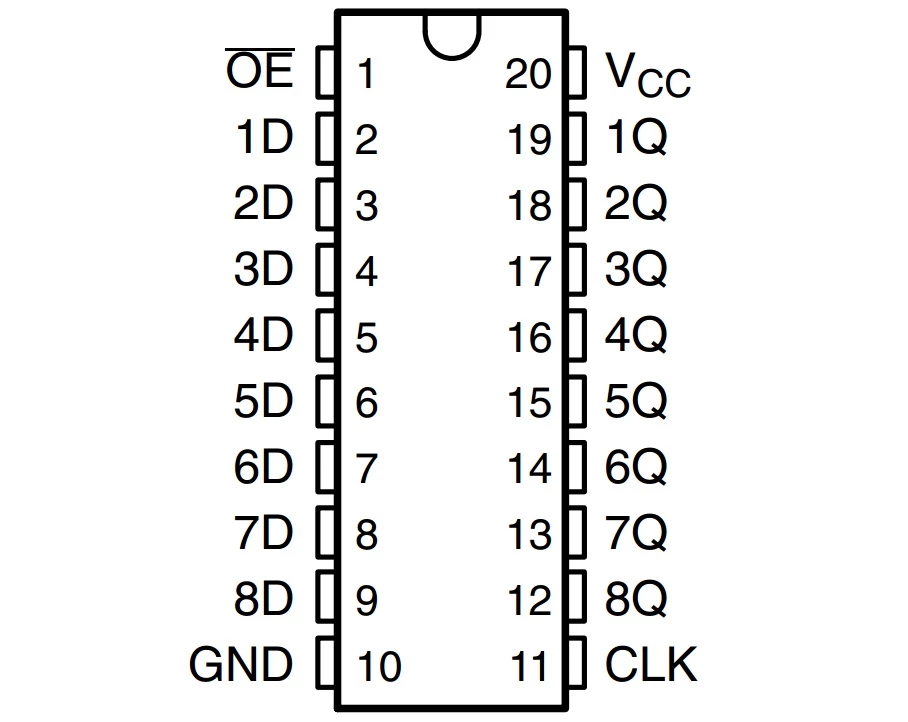

74574 74HC574 Flip Flop tipo D octal.

El 74HC574 es un flip-flop de tipo D activado por flanco positivo de 8 bits con salidas de 3 estados. El dispositivo cuenta con entradas de reloj (CP) y habilitación de salida (OE). Los flip-flops almacenarán el estado de sus entradas D individuales que cumplan con los requisitos de configuración y tiempo de espera en la transición de reloj BAJO a ALTO (CP). UN ALTO en OE hace que las salidas asuman un estado APAGADO de alta impedancia. El funcionamiento de la entrada OE no afecta el estado de los biestables. Las entradas incluyen diodos de abrazadera. Esto permite el uso de resistencias limitadoras de corriente para interconectar entradas con voltajes superiores a VCC.

Características:
Polaridad: Non-Inverting.
Voltaje de alimentación: 2V a 6V.
Tipo de disparo: Flanco positivo.
Frecuencia del reloj: 36MHz.
Tipo de montaje Through hole.
Encapsulado tipo DIP 20 pines.
