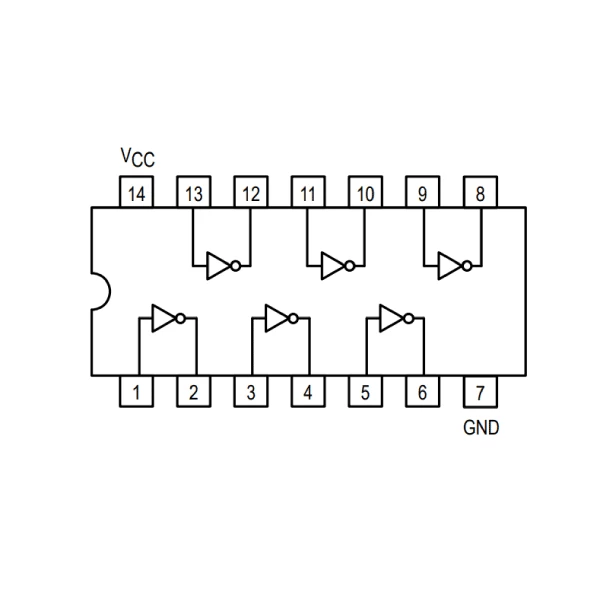

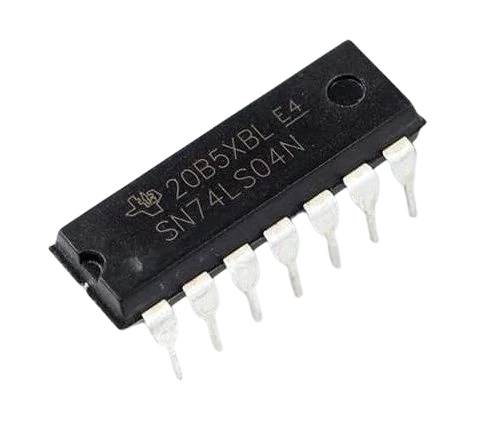

El 74LS04 es un circuito integrado que contiene seis compuertas NOT independientes. Estas compuertas invierten el estado lógico de la señal de entrada, lo que lo convierte en un componente esencial en sistemas digitales.
Especificaciones Técnicas
Tipo: TTL
Familia: LS (Low Power Schottky)
Tipo de lógica: NOT (Inversor)
Voltaje de operación: 4.75 V a 5.25 V
Corriente de salida: 8 mA
Rango de temperatura de operación: 0°C a 75°C
Número de compuertas: 6
Encapsulado: DIP de 14 pines
Tabla de Verdad
Entrada A
Salida Y
0
1
1
0
Aplicaciones
Inversión de señales digitales
Generación de señales de reloj con osciladores
Diseño de circuitos combinacionales
El 74LS04 es ideal para aplicaciones en electrónica digital donde se requiera inversión de señales con alta velocidad y bajo consumo de energía.
